Печатная плата является конструктивной и функциональной основой любого современного электронного устройства. Она обеспечивает не только механическое крепление компонентов, но и прецизионное электрическое соединение между ними посредством проводящего рисунка. В промышленном оборудовании — блоках управления станков с ЧПУ, преобразователях частоты, программируемых логических контроллерах — печатные узлы подвергаются постоянным эксплуатационным нагрузкам.
Повреждение токоведущих проводников — одна из наиболее распространенных причин отказа сложной электроники. В условиях, когда многие импортные промышленные платы сняты с производства, а покупка новых невозможна или экономически нецелесообразна, на первый план выходит компонентный ремонт плат. Для восстановления работоспособности узла требуется точное знание физико-химических свойств материалов и строгое соблюдение технологических регламентов. Инженерный центр Ремплата обладает многолетним опытом восстановления топологии печатных узлов любого уровня сложности, возвращая технику в строй в кратчайшие сроки.
Причины повреждения токоведущих дорожек
Деструкция проводящего рисунка печатной платы редко происходит сама по себе. В инженерной практике выделяют пять основных деструктивных факторов:
- Механические повреждения: Возникают вследствие вибрации, изгиба или удара корпуса, а также при неаккуратном демонтаже тяжелых компонентов.
- Термическое воздействие: Локальный перегрев, вызванный коротким замыканием или лавинообразным пробоем силовых полупроводников, приводит к полному выгоранию меди и обугливанию диэлектрической основы.
- Химическое воздействие: Коррозия проводников из-за попадания внутрь корпуса влаги, конденсата или агрессивных сред (смазочно-охлаждающих жидкостей, паров электролита).
- Ошибки при пайке: Перегрев контактных площадок монтажным инструментом при некорректно выбранном температурном профиле, что вызывает отрыв «пятаков».
- Естественное старение: Постепенная термическая деградация адгезивного подслоя, связывающего медную фольгу с базовым диэлектриком (стеклотекстолитом FR-4).
Типы повреждений дорожек и контактных площадок
Степень повреждения определяет выбор восстановительной стратегии. К базовым типам дефектов топологии относятся:
- Одиночный разрыв дорожки на внешнем (первичном или вторичном) слое печатного узла;
- Множественные повреждения дорожек в результате глубоких царапин или локальных взрывов компонентов;
- Отрыв контактной площадки SMD-компонента от основания платы;
- Разрушение металлизации переходного отверстия (виаса), связывающего слои;
- Повреждение токоведущих линий во внутренних слоях многослойной печатной платы (МПП).

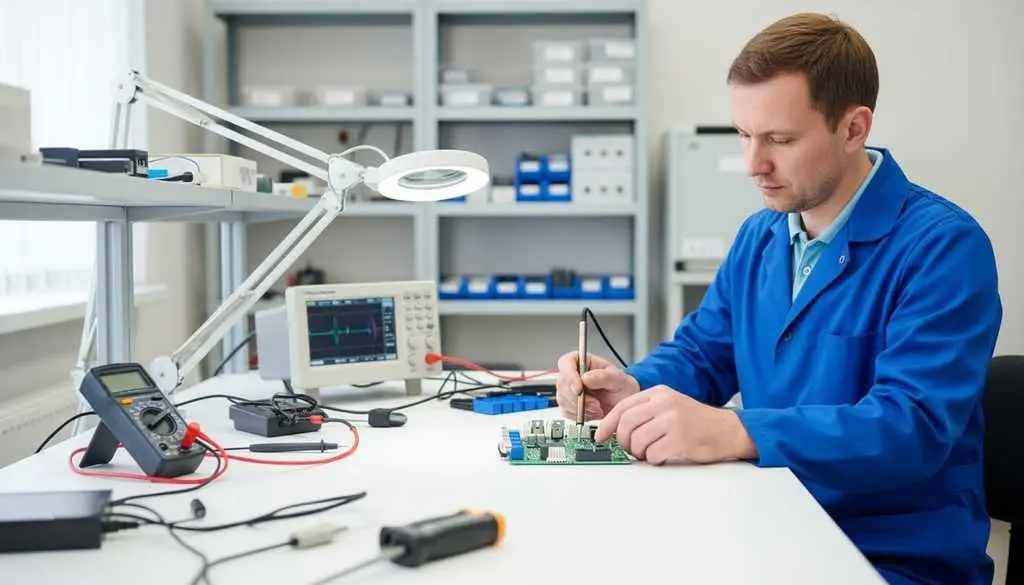

Основные технологии восстановления дорожек
Метод 1. Пайка перемычек
Классическая технология, суть которой заключается в установке дублирующего гибкого медного проводника (используется эмалированный провод типа ПЭВ/ПЭТВ или провод в фторопластовой изоляции МГТФ) между двумя сохранившимися участками топологии вне зоны повреждения.
- Плюсы: Доступность расходных материалов, высокая скорость реализации, минимальная себестоимость.
- Минусы: Изменяет индуктивность и емкость линии (не подходит для высокочастотных согласованных цепей), ухудшает эстетику платы, требует обязательной фиксации.
- Область применения: Ремонт низкочастотных цепей питания, сигнальных линий общего назначения, единичные явные разрывы.
- Важное технологическое требование: Во избежание обрывов от вибрации перемычка должна быть жестко зафиксирована на текстолите специализированным диэлектрическим компаундом.
Метод 2. Токопроводящий клей
Применение мелкодисперсных клеевых составов на основе эпоксидной или акриловой смолы, наполненной частицами чистого серебра или меди. Клей наносится микродозатором непосредственно в зону разрыва дорожки печатной платы.
- Плюсы: Не требует термического воздействия на текстолит, простота локального нанесения, эффективен для оперативного восстановления статических SMD-площадок.
- Минусы: Обладает удельным электрическим сопротивлением (до 0.5 — 1 Ом/см), характеризуется низкой механической прочностью на сдвиг, абсолютно не пригоден для силовых сильноточных цепей.
- Область применения: Ремонт слаботочных информационных шин, шлейфов, датчиков и интерфейсов с малым током потребления.
Метод 3. Наращивание проводников с помощью шаблонов
Профессиональный индустриальный метод, базирующийся на требованиях стандарта IPC-7721. Технология предполагает полное удаление поврежденного участка дорожки, подготовку посадочного места на текстолите и вклейку прецизионного донорского элемента из чистой медной фольги на полиимидной подложке. Данный метод соответствует требованиям стандарта IPC-7721, регламентирующего ремонт печатных плат.
- Плюсы: Идеальное сохранение исходной геометрии токоведущей линии, сохранение заданного волнового сопротивления (импеданса), максимальная эксплуатационная надежность.
- Минусы: Требует наличия специализированных ремонтных комплектов (посадочных шаблонов), оптических систем высокого разрешения и высочайшей квалификации инженера.
- Область применения: Сложные промышленные платы Класса 2 и Класса 3, высокочастотные магистрали, множественные повреждения топологии.
Сравнительная таблица методов восстановления
| Метод восстановления | Технологическая сложность | Затраты на материалы | Эксплуатационная надежность | Рекомендуемый тип цепей |
|---|---|---|---|---|
| Пайка перемычек | Низкая | Низкие | Средняя (требует компаунда) | Низкочастотные сигнальные, шины питания |
| Токопроводящий клей | Низкая | Низкие | Низкая | Слаботочные сигнальные, интерфейсы датчиков |
| Наращивание по шаблону | Высокая | Средние / Высокие | Высокая (заводское качество) | Высокочастотные, согласованные, силовые |
Восстановление контактных площадок
Отрыв контактного «пятака» в процессе демонтажа — критическая проблема, особенно если выполняется деликатная пайка BGA-компонентов, где под чипом могут находиться сотни выводов.

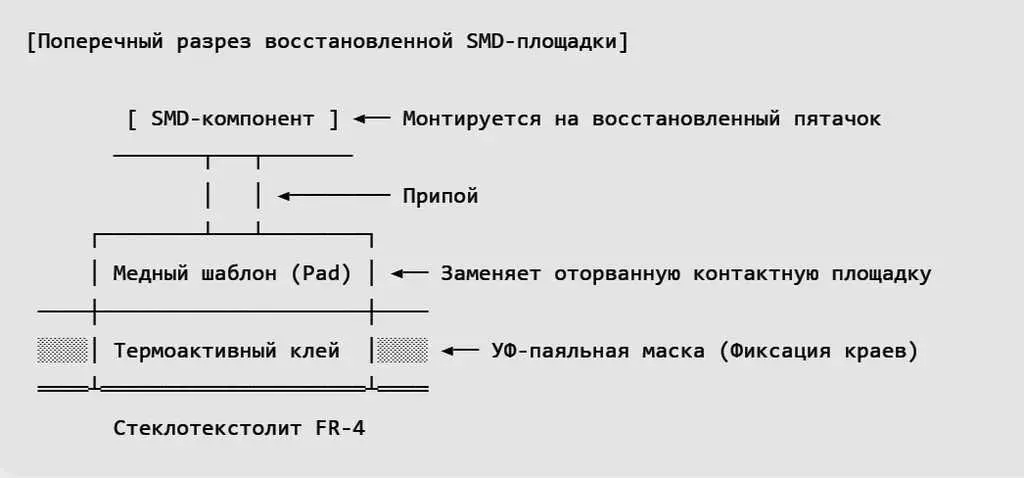

Для восстановления опорных площадок инженеры используют специализированные наборы Pad Repair Kit, содержащие ассортимент готовых медных контактных колец и дорожек различной конфигурации с нанесенным сухим клеевым слоем. Новый «пятак» позиционируется под микроскопом, активируется термическим методом с помощью точечного нагревательного наконечника и жестко фиксируется на стеклотекстолите. Восстановленный участок покрывается жидкой ультрафиолетовой паяльной маской, которая полимеризуется под УФ-лампой, создавая прочный защитный диэлектрический контур, способный выдерживать последующие циклы пайки SMD-компонентов и вибрационные нагрузки.

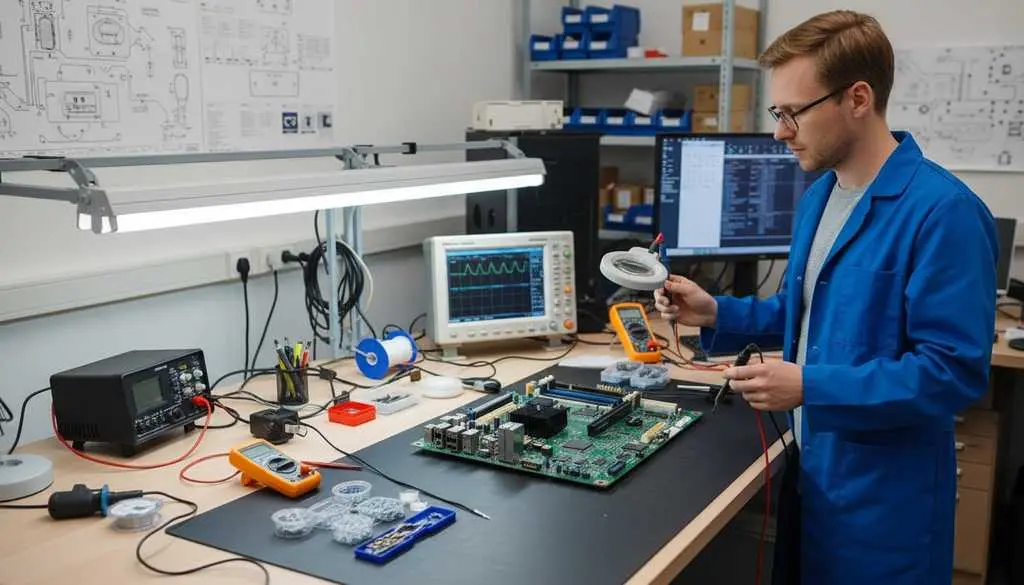

Особенности ремонта многослойных плат
Ремонт многослойных печатных плат представляет собой наивысший уровень инженерной сложности. Внутренние токоведущие слои (4 — 8 и более) скрыты внутри монолитного прессованного диэлектрика. При межслойном коротком замыкании или внутреннем обрыве прямой доступ к трассе невозможен.
В таких ситуациях специалисты сервисного центра Ремплата прибегают к методу контролируемой перемаршрутизации (байпаса). С помощью прецизионного фрезерования или послойного соскабливания под микроскопом инженер осуществляет доступ к остаткам внутреннего проводника. Если это невозможно, топология цепи детально изучается по принципиальным схемам, поврежденная внутренняя линия полностью изолируется путем высверливания переходных отверстий (виасов), а сигнал пускается в обход — по внешнему слою платы с помощью экранированного микропроводника, уложенного в соответствии с правилами электромагнитной совместимости. Большинство сервисов признают такие дефекты «неремонтопригодными», однако наш опыт позволяет успешно решать подобные задачи. Компания Ремплата имеет более 12 лет практики восстановления печатных плат любой степени сложности.
Современные материалы для ремонта дорожек
Профессиональное восстановление целостности проводников исключает использование бытовых материалов. В технологический стек входят:
- Калиброванная электролитическая медная фольга толщиной 18, 35 и 70 мкм;
- Полиимидные ленты и подложки с акриловым клеевым слоем высокого температурного класса;
- Двухкомпонентные оптически прозрачные эпоксидные компаунды промышленного назначения, устойчивые к нагреву до 260°C;
- Жидкие однокомпонентные фотополимерные паяльные маски различных цветов для восстановления защитного слоя;
- Токопроводящие лаки и припои, строго соответствующие директивам экологической безопасности и стандартам IPC.
Почему стоит доверить восстановление дорожек профессионалам Ремплата
Самостоятельные попытки запаять дорожку обычным бытовым паяльником без нижнего подогрева платы чаще всего приводят к окончательному отслоению меди от перегрева. Инженерная компания Ремплата предлагает квалифицированный подход:
- 12 лет опыта: Успешно восстанавливаем топологию плат промышленного оборудования любых брендов с 2012 года;
- Стандарты IPC-7721: Все манипуляции по наращиванию проводников и ремонту контактных площадок выполняются в строгом соответствии с жесткими международными регламентами;
- Передовое оснащение: Рабочие места инженеров укомплектованы безокулярными 3D-микроскопами, прецизионными паяльными станциями с обратной связью по температуре и системами оптического контроля;
- Гарантия результата: Мы беремся за ремонт плат после выгорания, коротких замыканий и неквалифицированного вмешательства, предоставляя официальную гарантию на выполненные работы.
Восстановление дорожек — инвестиция в работоспособность платы
Восстановление токоведущих дорожек и контактных площадок — это высокотехнологичный процесс, требующий прецизионной точности и понимания физики работы электронных схем. Корректный выбор метода — будь то классическая пайка перемычек для цепей питания или наращивание по шаблону для высокочастотных сигнальных линий — гарантирует полное возвращение печатного узла к исходным заводским параметрам надежности.
