В современной промышленности надежность электронных компонентов определяет стабильность всего производственного цикла. С ростом сложности микроэлектроники — массовым внедрением BGA-компонентов, многослойных печатных плат высокой плотности компоновки и миниатюрных SMD-элементов — кустарные методы восстановления узлов автоматизации ушли в прошлое. Любое неквалифицированное вмешательство в цифровую плату станка с ЧПУ или промышленного робота способно безвозвратно уничтожить дорогостоящий модуль.
В условиях дефицита новых импортных комплектующих и усложнения логистики на первый план выходит прогнозируемость и воспроизводимость ремонтных процедур. Единственным инструментом, способным гарантировать заводское качество восстановленного узла, является международная стандартизация. Ведущие мировые производители и сервисные центры, включая компанию Ремплата (Remplata), в своей практике строго руководствуются специализированным технологическим комплексом стандартов IPC-7711/7721.
Что такое IPC-7711/7721?
Исторически стандарты IPC разрабатываются североамериканской Ассоциацией производителей электронной промышленности (Association Connecting Electronics Industries). Сегодня документы с префиксом IPC признаны главным международным ориентиром качества в аэрокосмической, военной, медицинской и тяжелой промышленной отраслях.
Ранее существовавшие как отдельные мануалы, нормативные документы IPC-7711 и IPC-7721 сегодня объединены в единый глобальный стандарт. Он представляет собой исчерпывающее практическое руководство по доработке, восстановлению и изменению печатных узлов и электронных сборок. Стандартизация ремонтных процессов позволяет исключить человеческий фактор и гарантирует, что отремонтированная плата по своим эксплуатационным характеристикам не уступит новому изделию.
Ключевые различия: Rework, Repair и Modification
Одно из главных достижений стандартов IPC-7711/7721 — четкое разграничение понятий и векторов технического вмешательства. Весь процесс компонентного ремонта разделен на три независимые технологические категории.
Переработка (Rework) — регламентируется IPC-7711
Этот процесс подразумевает исправление дефектов пайки или замену компонентов для приведения платы в исходное соответствие с конструкторской документацией.
- Примеры: Устранение перекоса микросхемы, ликвидация мостов припоя, замена вышедшего из строя транзистора или микроконтроллера.
- Результат: Визуально и функционально изделие остается абсолютно идентичным оригинальному новому модулю.
Ремонт (Repair) — регламентируется IPC-7721
В данную категорию входят процедуры по восстановлению физически поврежденной печатной платы, эксплуатационные свойства которой были частично утеряны.
- Примеры: Восстановление оборванных токопроводящих дорожек, монтаж сорванных контактных площадок под BGA-чипами, устранение расслоений текстолита после короткого замыкания.
- Результат: Изделие полностью возвращает свою работоспособность, хотя физически и визуально может незначительно отличаться от оригинала (например, за счет появления армирующих дублирующих проводников).
Модификация (Modification) — регламентируется IPC-7721
Процесс изменения электронной схемы по специальному инженерному распоряжению (Engineering Change Order) для придания плате новых функций или исправления ошибок проектирования.
- Примеры: Намеренное разрезание дорожек, добавление новых дискретных компонентов навесным монтажом, изменение логики прохождения сигнала.
Классы продукции по IPC-7711/7721
Стандарты разделяют все электронные сборки на три класса надежности. Для каждого из них прописаны жесткие критерии допустимости тех или иных методов ремонта:
- Класс 1. Общая электроника. Бытовая техника, игрушки, некритичные потребительские устройства. Главное требование — кратковременное выполнение базовой функции, визуальные дефекты пайки практически не регламентируются.
- Класс 2. Ответственное применение. Сюда относится практически вся промышленная электроника: блоки управления станков, частотные преобразователи, телекоммуникационное оборудование. Ключевое требование — длительный жизненный цикл, непрерывность работы и высокая надежность. Отказ оборудования нежелателен, но не несет угрозы жизни людей.
- Класс 3. Высоконадежная электроника. Медицинские системы жизнеобеспечения, военная и аэрокосмическая техника, системы управления атомными объектами. Здесь простои и отказы абсолютно недопустимы. Требования к качеству пайки BGA и ремонту дорожек на платах класса 3 — экстремально жесткие.
Что регламентируют стандарты IPC-7711/7721?
Документ является пошаговой картой для инженера-электронщика и охватывает все аспекты организации рабочего пространства и выполнения манипуляций.
Инструменты и материалы
Стандарт строго запрещает использование несертифицированной химии. Жестко регламентируются типы применяемых флюсов (по классификации J-STD-004), химический состав припоев, смывок и конформных защитных покрытий. Для паяльного оборудования критичным параметром является электростатическая безопасность (ESD-защита) и точность удержания температурного профиля.
Общие процедуры и конкретные методы ремонта
В стандарте детально задокументированы одобренные методики восстановления:
- Безопасное удаление компаундов и лаковых покрытий без повреждения маски платы;
- Ремонт электронных плат методами точечной эпоксидной заливки при расслоениях;
- Пленочное и приварное восстановление разрушенных контактных площадок;
- Ремонт сквозных переходных отверстий с помощью микроскопических медных люверсов.
Требования к квалификации персонала
Стандартизация невозможна без подтвержденных компетенций исполнителей. Процедура обучения специалистов включает обязательную сертификацию по программам CIS (Certified IPC Specialist) с обязательным подтверждением навыков точной ручной пайки под микроскопом. Экзаменационный порог составляет не менее 80% успешно выполненных практических задач.
Новые требования стандарта — что изменилось на практике
Последние ревизии IPC-7711/7721 были существенно переработаны под современные реалии электронной индустрии, затронув три важнейших аспекта.
Актуализация для бессвинцовой пайки
Поскольку мировая индустрия практически полностью перешла на бессвинцовые сплавы (например, SAC305), стандарты зафиксировали новые жесткие температурные профили. Температура плавления таких припоев существенно выше оловянно-свинцовых и достигает 217°C. Пиковые температуры при пайке составляют 240 — 250°C, а время нахождения припоя в жидком состоянии (жидкая фаза, или liquidus) строго ограничено интервалом в 45 — 90 секунд. Нарушение этого правила ведет к перегреву текстолита и росту хрупкого интерметаллического слоя (IMC), провоцирующего скрытые отказы платы при вибрациях.
Новые процедуры для BGA

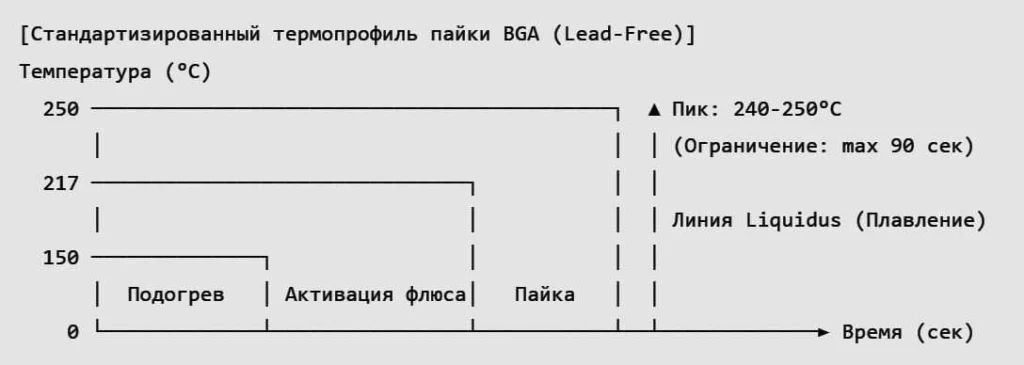

Современные стандарты уделяют повышенное внимание реболлингу (reballing) — процессу восстановления массива шариковых выводов BGA-микросхем. Запрещено производить локальный нагрев термофенами без предварительного равномерного подогрева всей площади печатного узла. На практике это требует использования автоматизированных инфракрасных или конвекционных паяльных станций с обратной связью по термопарам. Подробнее о технологии пайки BGA-компонентов читайте в нашей отдельной статье.
Усиление контроля качества
Визуального осмотра невооруженным глазом по новым требованиям недостаточно для электроники Класса 2 и 3. Стандарты предписывают обязательное использование систем оптического контроля высокого разрешения, а для скрытых соединений под корпусами BGA — применение рентгенографического контроля, позволяющего выявить внутренние пустоты (каверны) и скрытые микротрещины в припое.
Практическое применение стандартов IPC в Ремплата
Инженерная компания Ремплата, опираясь на 12-летний опыт обслуживания промышленного сектора, интегрировала стандарты IPC-7711/7721 во внутреннюю систему менеджмента качества. На практике это реализуется по трем основным направлениям.
Технологический подход
Каждый поступающий на восстановление блок проходит дефектовку в соответствии с регламентами IPC. Если повреждена топология дорожек платы электроники станка с ЧПУ, инженер применяет сертифицированные адгезивы и оригинальную медную фольгу заданной толщины для воссоздания геометрии трассы. Никаких случайных «проводных перемычек» без жесткой фиксации компаундом — геометрия и надежность восстанавливаются до исходных заводских параметров.
Квалификация инженеров
Специалисты компании проходят регулярное внутреннее и внешнее обучение по стандартам IPC-7711/7721. Это позволяет сервисным инженерам успешно выполнять прецизионные операции: от бережного демонтажа многовыводных микросхем до восстановления металлизации сквозных отверстий на многослойных платах, работающих в жестких условиях вибрации и агрессивных сред.
Многоступенчатый контроль качества
После завершения паяльных работ и проведения технологических процедур Переработка (Rework) или Ремонт (Repair) печатный узел подвергается детальной инспекции. Контроль качества включает в себя:
- Оптический контроль под стереомикроскопами на отсутствие микротрещин, пор и недопаев;
- Тепловизионный анализ под нагрузкой для выявления скрытых локальных зон перегрева;
- Фиксацию параметров отремонтированного узла в карте дефектовки.
Преимущества работы по стандартам IPC для клиентов
Для главных инженеров и финансовых директоров предприятий строгое следование стандартам IPC со стороны сервисного центра дает весомые коммерческие и технические преимущества:
- Гарантия надежности. Риск повторного отказа отремонтированного компонента из-за дефектов пайки снижается практически до нуля.
- Сохранение ресурса оборудования. Соблюдение термопрофилей гарантирует, что соседние с зоной ремонта исправные элементы платы не подверглись тепловой деградации и не выйдут из строя через месяц эксплуатации.
- Прозрачность процессов. Клиент всегда точно знает, какие технологические операции были выполнены (Rework или Repair) и на основании каких нормативных допусков принималось решение.
- Защита инвестиций. Профессиональный компонентный ремонт обходится значительно дешевле покупки нового оборудования, обеспечивая при этом сопоставимый уровень долговечности.
IPC-7711/7721 — гарантия качества ремонта
Внедрение стандартов IPC-7711/7721 переводит ремонт промышленной электроники из категории деликатного ремесла в плоскость точного, прогнозируемого инженерного процесса. Работа по международным стандартам — это единственная надежная защита от брака и скрытых дефектов, гарантирующая стабильное функционирование автоматики в долгосрочной перспективе.
