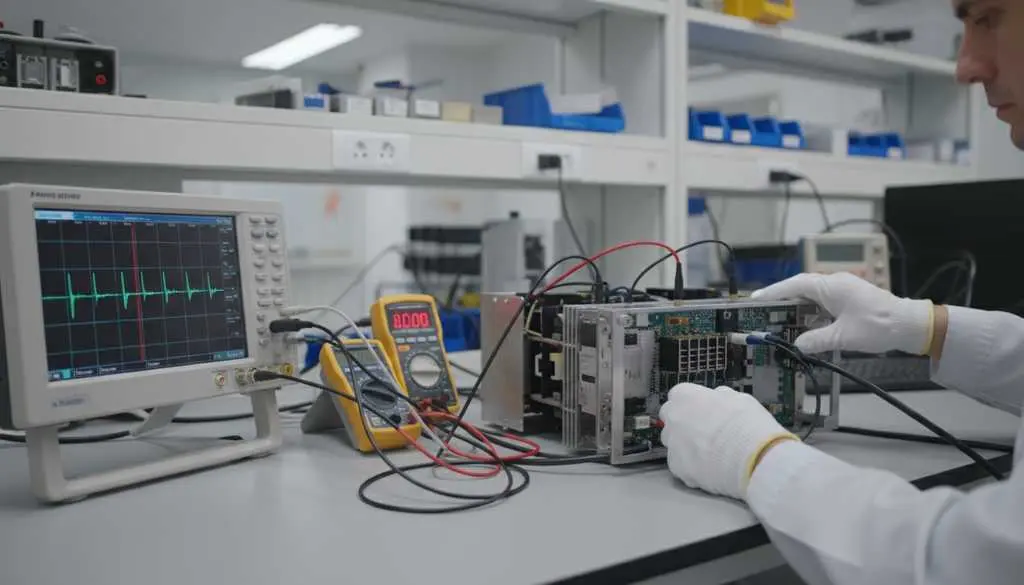

Перед возвратом оборудования заказчику каждый восстановленный узел проходит комплексное стендовое тестирование в условиях, максимально приближенных к производственным. Такой подход исключает риск повторных сбоев и гарантирует стабильную эксплуатацию промышленных систем сразу после монтажа в шкаф управления.
Что включает стендовое тестирование промышленной электроники? Стендовое тестирование включает инструментальную проверку силовых и управляющих параметров под номинальной и пиковой нагрузкой, термографический контроль критических узлов, проверку стабильности интерфейсов передачи данных и верификацию времени отклика системы. Процедура подтверждает соответствие восстановленного оборудования заводским техническим регламентам.
Цели и задачи стендового тестирования
Проверка платы или агрегата «на столе» без нагрузки не дает гарантии долгосрочной стабильности. Лабораторные стендовые испытания решают ряд обязательных инженерных задач:
- Проверка работоспособности после компонентного ремонта. Подтверждение корректной работы замененных IGBT-модулей, драйверов управления, процессоров и цепей вторичного питания.
- Оценка стабильности при длительной нагрузке. Выявление переходных процессов и просадок рабочих напряжений при изменении крутящего момента или пиковых токов.
- Поиск скрытых и «плавающих» дефектов. Локализация нестабильных контактов, микротрещин в дорожках многослойных плат и деградации полупроводников, проявляющихся только при нагреве.
- Подтверждение соответствия паспортным характеристикам. Замер частоты ШИМ, формы синусоиды, формы импульсов обратной связи и коэффициента гармонических искажений.
- Проверка во всех штатных режимах. Симуляция циклов разгона, динамического торможения, реверса, аварийного останова и внешних технологических блокировок.
Этапы стендового тестирования
Процесс испытаний разбит на три последовательные фазы, исключающие подачу высокого напряжения на потенциально нестабильные цепи.
- Предварительная инструментальная верификация
- Входной оптический контроль качества пайки по стандартам IPC, смывки флюса и нанесения защитного лака.
- «Холодная» проверка сопротивления изоляции, емкости конденсаторных батарей, замер ESR и поиск коротких замыканий.
- Подача низковольтного питания на плату логики для контроля базовых напряжений и тактовых частот генераторов.
- Динамическое тестирование под нагрузкой
- Поэтапный ввод оборудования в рабочий режим от 25% до 100% номинальной мощности.
- Кратковременные перегрузочные испытания (120 — 150% от номинала) для силовых преобразователей и приводов.
- Непрерывный контроль тепловых режимов силовых ключей, выпрямительных мостов и трансформаторов.
- Комплексная функциональная проверка
- Прогон тестовых циклов в течение 4 — 12 часов для подтверждения температурной стабильности.
- Тестирование промышленных шин связи (Profibus, Profinet, EtherCAT, Modbus, CANopen) на отсутствие коллизий и потерь пакетов.
- Проверка дискретных/аналоговых входов и выходов, а также корректности обработки сигналов энкодера и резольвера.
Оборудование для стендового тестирования
Для получения точных и воспроизводимых результатов лаборатория оснащается специализированным парком контрольно-измерительных приборов:
- Цифровые 4-канальные осциллографы. Регистрация формы импульсов управления затворами, пульсаций шины постоянного тока и формы выходного напряжения.
- Прецизионные мультиметры и миллиомметры. Высокоточный замер падений напряжений, сопротивлений обмоток и токов утечки.

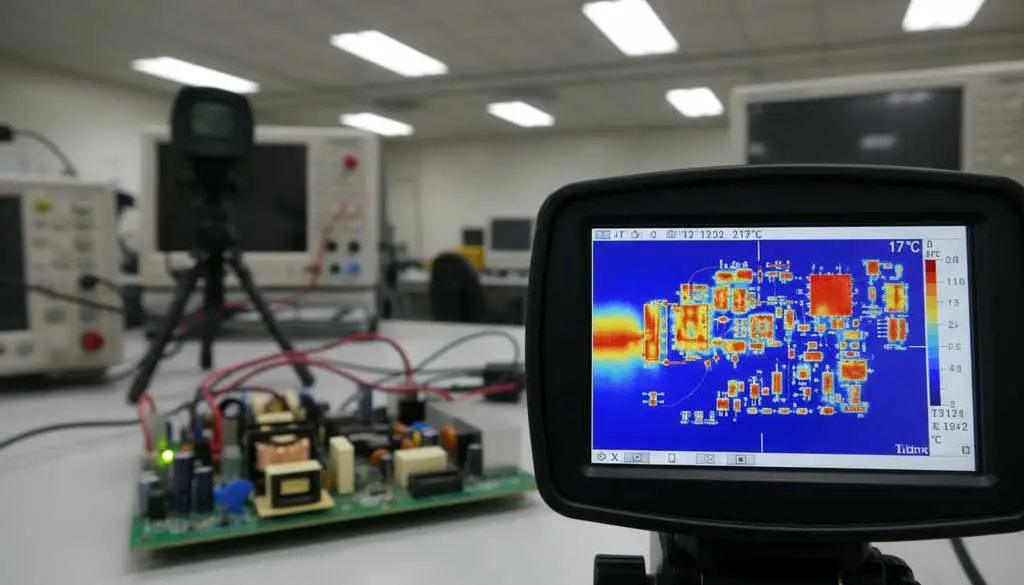

- Калиброванные тепловизоры. Контроль локального перегрева кристаллов микросхем, резисторов снабберных цепей и силовых разъемов в режиме реального времени.
- Активные и реактивные нагрузочные модули. Электронные программируемые нагрузки, эквиваленты двигателей и тормозные реостаты для имитации реальной механической работы.
- Анализаторы параметров электросети. Фиксация гармонического состава, провалов и выбросов напряжения на питающих линиях.
- Специализированные тестовые стенды и программаторы. Программные комплексы для эмуляции сигналов датчиков, симуляции ПЛК и считывания логов ошибок.
Критерии оценки оборудования
| Параметр оценки | Метод контроля | Нормативное состояние |
|---|---|---|
| Электрические характеристики | Осциллограф, анализатор качества сети | Отсутствие перекоса фаз, чистая форма синусоиды/ШИМ, уровень пульсаций в пределах допуска |
| Температурный градиент | Тепловизионная съемка под нагрузкой | Равномерный прогрев, отсутствие локальных точек перегрева выше +75…+85°C |
| Стабильность сигналов управления | Логический анализатор | Стабильные тайминги, отсутствие дребезга контактов и ложных срабатываний компараторов |
| Точность позиционирования/измерений | Симуляторы датчиков, калибраторы | Соответствие дискретности энкодера, погрешность аналоговых входов в пределах ±0.5% |
| Время отклика системы | Профилирование шин данных | Соответствие регламентам реального времени (RT), отсутствие таймаутов интерфейсов |
Типичные проблемы, выявляемые при тестировании
Испытания на стенде позволяют выявить неполадки до отправки техники на предприятие:
- Перегрев силовых модулей. Недостаточная теплопроводность термоинтерфейса или скрытый дефект подложки радиатора, приводящий к лавинообразному росту температуры.
- Нарушение протоколов обмена данными. Просадка уровня дифференциального сигнала RS-485 или CanBus из-за деградации трансивера под воздействием помех.
- Просадки напряжения вторичных источников. Дефект цепей стабилизации, проявляющийся исключительно при одновременном включении всех реле и дискретных выходов.
- Акустический и электромагнитный шум. Свист дросселей или повышенные электромагнитные наводки из-за утечек в снабберных конденсаторах.
- Уход параметров обратной связи. Смещение нулевой точки и дрейф аналогового сигнала датчика тока при нагреве платы. Чтобы снизить риски таких поломок на производстве, критически важно соблюдать регламенты технического обслуживания промышленного оборудования.
Процедура оформления результатов
Каждый этап испытаний строго протоколируется:
- Протокол стендовых испытаний. Содержит таблицы снятых параметров, графики осциллограмм, термограммы под нагрузкой и номера задействованных измерительных приборов.
- Акт проверки технического состояния. Подтверждает факт выполнения ремонта и отсутствие механических и электрических дефектов.
- Заключение о соответствии. Экспертный документ, заверяющий готовность блока к вводу в эксплуатацию с указанием гарантированных пределов нагрузок.
- Рекомендации по монтажу и условиям эксплуатации. Индивидуальные предписания по защите оборудования от внешних производственных факторов (влажность, вибрация, запыленность). Для смежных систем, таких как вычислительные стойки, также важно регулярно выполнять плановое ТО промышленных компьютеров.
Кейсы успешного тестирования в лаборатории Ремплата
Частотный преобразователь 110 кВт после пробоя силовой части
- Входное состояние: Выполнен компонентный ремонт силовой сборки и драйверов.
- Ход тестирования: При подключении к нагрузочному мотору на мощности 80 кВт тепловизор зафиксировал аномальный локальный нагрев (+92°C) в районе снабберной цепи третьей фазы.
- Действие: Заменен конденсатор снаббера со скрытым внутренним пробоем диэлектрика. Повторный 6-часовой прогон на полной мощности показал стабильные +61°C.
Промышленный контроллер (ПЛК): сбой коммуникации
- Входное состояние: Заменен модуль интерфейса связи.
- Ход тестирования: Проверка на шине Profinet выявила потерю до 4% пакетов данных при температуре окружающего воздуха выше +35°C.
- Действие: Локализован дефект обвязки микросхемы PHY-трансивера. После коррекции номиналов RC-фильтра шина отработала 12 часов с нулевым показателем ошибок передачи. Подробнее о ремонте таких систем читайте в статье о ремонте контроллеров.
Серводвигатель с оптическим энкодером
- Входное состояние: Выполнено восстановление ротора и замена подшипниковых узлов.
- Ход тестирования: Нагрузочный стенд показал биение вала и неравномерность крутящего момента на низких оборотах из-за фазового сдвига сигналов обратной связи.
- Действие: Проведена прецизионная юстировка оптического датчика. Оборудование полностью стабилизировано; подробнее о факторах риска для электромоторов читайте в материале главные враги серводвигателя.
Панель оператора (HMI) 15″
- Входное состояние: Замена контроллера подсветки и тачскрина.
- Ход тестирования: Проверка на термоциклирование от +10°C до +50°C с непрерывным эмулированием нажатий по координатной сетке.
- Результат: Задержки отклика и фантомные нажатия отсутствуют, углы обзора и яркость соответствуют заводским значениям. Подробнее о восстановлении таких устройств — в статье о ремонте панелей оператора.
