Современное автоматизированное производство невозможно представить без прецизионных исполнительных механизмов. Серводвигатель — это «мускулы» любого современного обрабатывающего центра, координатно-расточного станка с ЧПУ или промышленного робота. От его способности мгновенно развивать требуемый крутящий момент, точно позиционировать вал и стабильно удерживать скорость зависят качество выпускаемой продукции и общая производительность предприятия.
Однако жесткие условия эксплуатации сервоприводов на металлообрабатывающих и деревообрабатывающих производствах далеки от идеальных лабораторных стандартов. Агрессивная внешняя среда, непрерывные динамические нагрузки и технологические загрязнения постоянно испытывают узлы мотора на прочность.
В этой статье мы подробно разберем три наиболее опасных фактора выхода из строя серводвигателя — вибрацию, влажность и электромагнитное загрязнение, а также расскажем, как своевременная диагностика и профессиональный ремонт помогают предотвратить дорогостоящую замену оборудования.
Конструктивные особенности серводвигателя — точки уязвимости
В отличие от стандартного асинхронного электродвигателя, сервомотор спроектирован для работы в режиме частых пусков, остановов и реверса с высокими ускорениями. Его конструкция включает в себя высокоточные, чувствительные к внешним воздействиям компоненты:
- Ротор со сверхмощными постоянными магнитами (неодим-железо-бор или самарий-кобальт), обеспечивающий высокую удельную мощность при компактных габаритах;
- Прецизионные подшипниковые узлы с минимальными радиальными и осевыми люфтами;
- Датчик обратной связи (энкодер или резольвер) — оптический или магнитный узел, преобразующий угол поворота вала в электрические импульсы высокого разрешения.
Минимальные конструктивные допуски делают серводвигатель чрезвычайно уязвимым. Малейшее отклонение от соосности, микроскопическое загрязнение измерительного диска или деградация изоляции статора мгновенно приводят к аварийной остановке всей производственной линии. Специализированный компонентный ремонт серводвигателей требует ювелирной точности и глубокого понимания физики процессов, протекающих внутри машины.
Враг №1. Вибрация и механические перегрузки
Как вибрация разрушает подшипники
Непрерывная вибрация — один из наиболее разрушительных механических факторов в промышленности. Высокочастотные микроудары и резонансные колебания вызывают ускоренный механический износ подшипниковых узлов. На беговых дорожках и шариках подшипника появляются микротрещины, раковины (питтинг) и люфты.
Как только геометрия подшипника нарушается, возникает радиальное биение вала. Это приводит к неравномерности воздушного зазора между статором и ротором, повреждению обмоток и искажению сигналов датчика обратной связи. Оптический энкодер из-за осевых и радиальных колебаний вала начинает передавать некорректные данные позиционирования, вызывая программные ошибки привода.
Типичные симптомы: Появление постороннего гула, свиста или скрежета при работе двигателя, повышенный нагрев подшипниковых щитов, периодические ошибки позиционирования на стойке ЧПУ.
Пример из практики Ремплата
- Кейс: На фрезерном обрабатывающем центре у заказчика серводвигатель подачи по оси Y стал работать со значительным шумом. При переходе на высокие обороты система управления выдавала критическую ошибку энкодера.
- Диагностика: Вибродиагностика в лаборатории Ремплата выявила критический износ переднего подшипника и динамический дисбаланс ротора. Биение вала приводило к выходу оптического диска энкодера из фокусного расстояния считывающей головки.
- Решение: Выполнен демонтаж изношенных опорных элементов, установлены новые прецизионные подшипники с требуемым тепловым зазором. Ротор прошел процедуру динамической балансировки на специализированном стенде, после чего инженеры провели тонкую ювелирную юстировку и калибровку энкодера.
- Итог: Шум и биение полностью устранены, точность позиционирования оси возвращена к паспортным значениям завода-изготовителя.

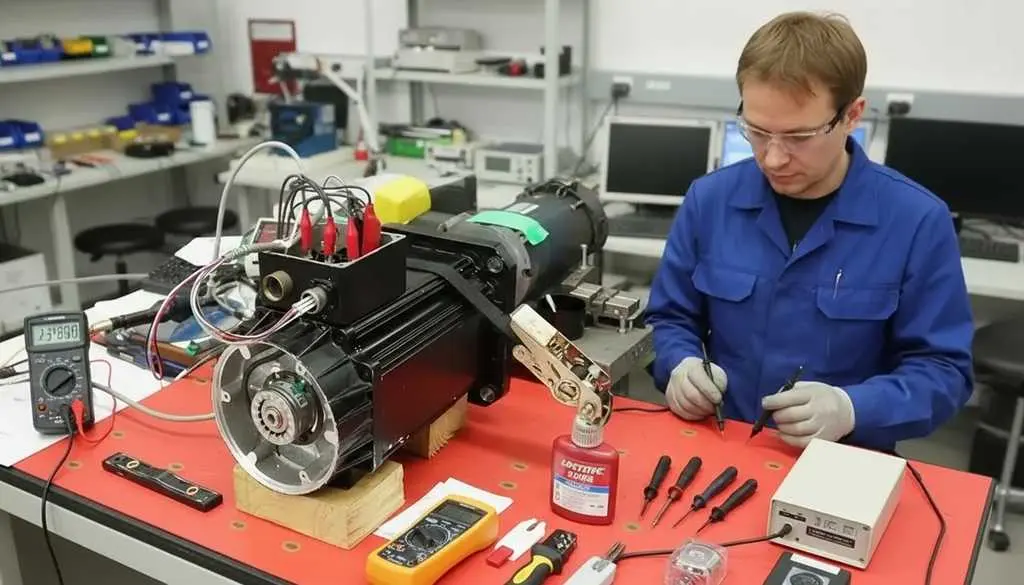

Враг №2. Влага и агрессивные среды (СОЖ, масляный туман)
Попадание СОЖ в двигатель — чем это грозит
На металлообрабатывающих участках смазочно-охлаждающие жидкости (СОЖ) и масляный туман присутствуют в воздухе постоянно. Попадание влаги в серводвигатель происходит из-за естественного износа резиновых сальников вала, потери эластичности уплотнительных колец или разгерметизации клеммных разъемов под воздействием едкой химии.
Попадая внутрь корпуса, водно-масляная эмульсия вызывает окисление и коррозию лакового покрытия обмоток статора. Это приводит к снижению сопротивления изоляции, межвитковым замыканиям и, в конечном счете, к фатальному пробою на корпус.
Особенности защиты энкодера от влаги
Датчик обратной связи — наиболее хрупкий элемент всей системы. Загрязнение энкодера масляным туманом или конденсатом парализует работу станка. Малейшая пленка масла на оптическом диске преломляет луч светодиода: фотоприемник перестает видеть метки, и привод мгновенно уходит в аварию по потере связи или ошибке рассогласования.
Надежная защита энкодера требует комплексного подхода: использования сервомоторов с классом защиты не ниже IP65/IP67, регулярной проверки состояния сальников и герметизации кабельных вводов.
[ Износ сальника вала ] ──> [ Проникновение СОЖ / масляного тумана ]
│
┌────────────────────────────┴────────────────────────────┐
▼ ▼
[ Загрязнение оптики энкодера ] [ Коррозия и пробой обмоток ]
│ │
▼ ▼
[ Ошибки позиционирования / Сбой связи ] [ Межвитковое короткое замыкание ]
Пример из практики Ремплата
- Кейс: Токарный станок с ЧПУ внезапно прекращал обработку по оси Z. Привод выдавал ошибку аппаратного сбоя обратной связи после нескольких часов активного использования охлаждения.
- Диагностика: При вскрытии задней крышки сервомотора обнаружен скопившийся конденсат СОЖ. Масляная эмульсия проникла через разъем питания и затекла на считывающую плату оптического энкодера Heidenhain.
- Решение: Проведена бережная ультразвуковая чистка оптического диска и платы датчика в изопропиловом спирте, сушка в термошкафу. Инженеры заменили уплотнительное кольцо крышки энкодера, установили новый сальник вала из витона (стойкого к СОЖ) и восстановили герметичность разъема заливкой специализированного компаунда.
- Итог: Стабильная связь восстановлена, двигатель возвращен в эксплуатацию без дорогостоящей покупки нового датчика.
Враг №3. Магнитная стружка и металлические частицы
Как стружка попадает в двигатель
При обработке сталей и чугуна образуется мельчайшая фракция металлической пыли и стружки. Обладая ферромагнитными свойствами, эта пыль подтягивается мощным магнитным полем ротора сервомотора. Металлическая стружка в двигателе просачивается через малейшие зазоры в уплотнениях. Попадая в зазор между ротором и статором, твердые частицы работают как абразив: они стачивают защитное эпоксидное покрытие магнитов и внутреннюю поверхность статора, повреждают пазовую изоляцию и разрушают подшипники.
Размагничивание ротора — скрытая угроза
Физическая деградация постоянных магнитов ротора — опасная скрытая неисправность. Размагничивание ротора может произойти по нескольким причинам:
- Длительный перегрев двигателя (выше 120 — 150∘C);
- Сильные механические удары и постоянная вибрация;
- Воздействие мощных обратных магнитных полей при некорректной настройке контуров регулирования сервопривода.
Когда магниты теряют коэрцитивную силу, серводвигатель теряет номинальный крутящий момент, начинает потреблять избыточный ток, перегревается и работает нестабильно под нагрузкой.

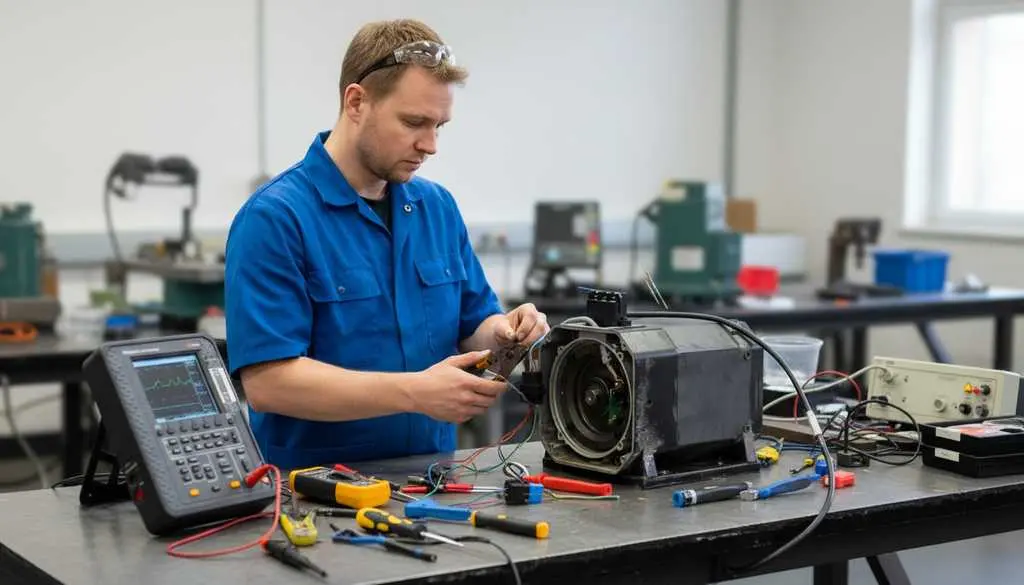

Обычные мультиметры здесь бессильны. Для выявления этого дефекта необходима специализированная диагностика серводвигателей, включающая измерение магнитной индукции (тесламетрия) и нагрузочные тесты на динамическом стенде. Восстановить такой ротор позволяет процедура искусственного перемагничивания на импульсной установке, которая входит в техническое оснащение лаборатории Ремплата.
Пример из практики Ремплата
- Кейс: Сервомотор шпинделя токарного станка под нагрузкой не выдавал требуемую чистоту резания и уходил в ошибку по перегрузке по току (Overcurrent), хотя на холостом ходу вращался плавно.
- Диагностика: Тестирование на специализированном нагрузочном стенде Ремплата выявило падение крутящего момента на 35%. Замеры остаточной индукции подтвердили частичное размагничивание полюсов ротора вследствие систематического перегрева из-за забитых каналов охлаждения.
- Решение: Проведена очистка корпуса от спекшейся стружки. Ротор был помещен в импульсный соленоид установки намагничивания, где его магнитные свойства были полностью восстановлены до заводских параметров. Дополнительно заменены подшипники и уплотнения вала.
- Итог: Мотор развивает номинальный момент во всем диапазоне оборотов, энергопотребление пришло в норму, брак деталей устранен.
Сравнительная таблица: враги серводвигателя и способы защиты
| Фактор воздействия | Ключевые симптомы | Методы диагностики | Способы защиты и профилактики |
|---|---|---|---|
| Вибрация | Гул, свист подшипников, люфт вала, ошибки позиционирования | Вибродиагностика, лазерная центровка, проверка люфтов | Динамическая балансировка ротора, контроль соосности муфт при монтаже |
| Влажность и СОЖ | Замыкание на землю, нестабильный сигнал энкодера, коррозия | Измерение сопротивления изоляции (мегаомметр), чистка оптики | Своевременная замена сальников, герметизация разъемов, контроль класса IP |
| Магнитная стружка | Падение момента, перегрузка по току, скрежет при вращении | Измерение индукции ротора, проверка под нагрузкой на стенде | Установка защитных кожухов, замена магнитных уплотнений, очистка оборудования |

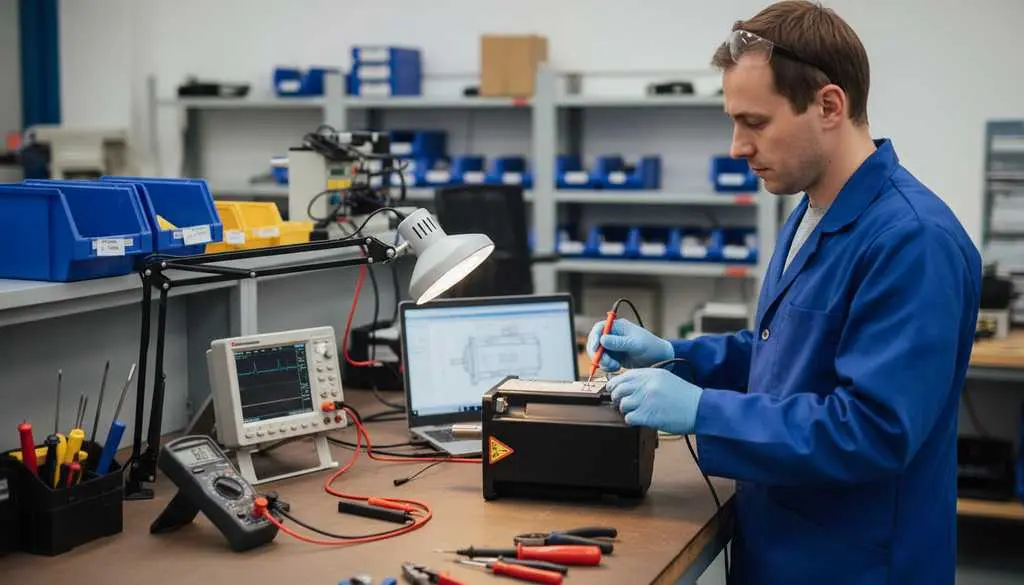

Профилактика — лучший способ продлить ресурс серводвигателя
Грамотное обслуживание сервомоторов позволяет предотвратить до 80% внезапных аварийных остановок. Сервисная служба предприятия должна регулярно выполнять базовый регламент:
- Контроль соосности: Проверять соосность вала двигателя и входного вала редуктора с помощью лазерных систем центровки. Несоосность — главный источник вибрации.
- Мониторинг уплотнений: Каждые 4000 — 6000 часов наработки оценивать состояние манжет и сальников, особенно на стыках, где есть прямой контакт с СОЖ.
- Очистка охлаждения: Следить за чистотой ребер радиатора охлаждения или рубашки водяного охлаждения для исключения локального перегрева магнитов ротора.
- Вибродиагностика: Проводить периодический замер уровня вибрации подшипниковых опор портативными анализаторами для раннего выявления износа.
Сохраните серводвигатель от преждевременной смерти
Серводвигатель — это высокоточное устройство, надежность которого напрямую зависит от чистоты, отсутствия вибраций и температурного режима. Вибрация разбивает прецизионные подшипники, влага и СОЖ разрушают нежную оптику энкодеров и вызывают короткие замыкания в обмотках, а металлическая стружка приводит к абразивному износу и размагничиванию ротора.
Если ваше сервоприводное оборудование работает со сбоями, не пытается держать позицию или выдает нетипичный шум — не дожидайтесь его окончательного выхода из строя. Специалисты инженерного центра Ремплата проведут всестороннюю диагностику, выполнят квалифицированный ремонт сервоприводов на уровне компонентов и вернут станки в работу с гарантией качества.
