Оборудованию 15 лет, производитель закрылся или прекратил поставку запчастей, а сервисного мануала не существовало вовсе — знакомая ситуация для промышленного сектора? Это не повод списывать станок в утиль. Около 40% обращений в сервисный центр Ремплата связаны с задачами, когда техническая документация полностью отсутствует.
Как отремонтировать электронику без документации? Ремонт промышленной электроники без документации возможен за счет применения инженерного реверс-инжиниринга: инженеры послойно восстанавливают топологию печатной платы, снимают параметры с исправных узлов, вычисляют номиналы компонентов по их обвязке и базам данных, после чего проводят поблочную диагностику и стендовые испытания. В 60 — 70% случаев сложное оборудование удается полностью восстановить до заводских параметров.
Почему документация отсутствует: четыре типичных сценария
На промышленных объектах Москвы и в регионах инженеры регулярно сталкиваются с отсутствием сервисных книг и электрических схем. Причины потери информации обычно сводятся к четырем типовым сценариям:
- Производитель ушел с рынка или ликвидирован. Компания закрылась, была поглощена конкурентами, либо линейка оборудования снята с производства более 10 лет назад. Вся внутренняя документация утрачена или заблокирована в архивах.
- Документация изначально была закрытой. Производители технологических станков, термопластавтоматов и роботизированных комплексов намеренно не передают заказчику принципиальные схемы, чтобы сохранить монополию на техническое обслуживание.
- Утеря архивов эксплуатантом. За годы работы предприятие проходило модернизацию, сменялись собственники и главные инженеры, а бумажные архивы и диски с заводскими мануалами затерялись.
- Китайские OEM-системы и безымянные клоны. Оборудование выпускалось под локальной торговой маркой без предоставления сервисных схем, а оригинальный разработчик схемотехники неизвестен.
Причина отсутствия мануалов не влияет на технологию восстановления. Для квалифицированной лаборатории база ремонта одна — фундаментальные законы схемотехники и аппаратный анализ.

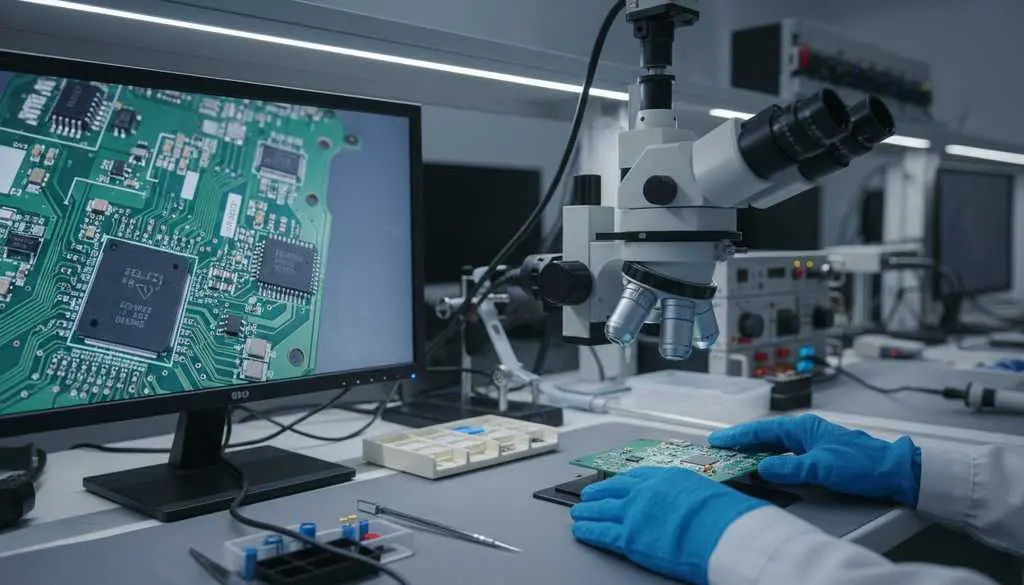

Как мы диагностируем плату без схемы
Диагностика промышленного оборудования вслепую требует высокой квалификации и строгого следования протоколам. Восстановление узлов проводится в несколько этапов:
- Визуальный и оптический осмотр под микроскопом. Первичный анализ выявляет следы теплового воздействия, трещины в пайке, сколы кристаллов и пробои. Шелкография (silk-screen) на текстолите часто содержит маркировки контрольных точек (Test Points) и номиналы пассивных элементов. Все манипуляции с монтажом проводятся с соблюдением стандартов ремонта IPC-7711/7721.
- Снятие топологии и трассировка. Инженеры выполняют фотограмметрию слоев, определяют сигнальные трассы и шины питания. Для многослойных печатных плат применяется рентгенографический контроль, позволяющий увидеть внутренние обрывы и скрытые переходные отверстия.
- Идентификация элементной базы. Чтение заводских маркировок и сопоставление их по глобальным базам компонентов (Octopart, FindChips, LCSC). При стертых корпусах тип микросхемы определяется по сигнальной обвязке, напряжениям питания и разводке ножек.
- Сравнение с исправным узлом (компараторный метод). Если на производственной линии есть работающий дублер, снимаются осциллограммы, вольтамперные характеристики (сигнатурный анализ) и карты сопротивлений относительно общей шины.
- Поблочная локализация неисправностей. Плата делится на функциональные модули: входной фильтр, импульсный блок питания, процессорное ядро, драйверы управления и силовую часть. Используя тепловизоры и лабораторные источники питания, выполняется локальный поиск КЗ на плате без схемы.

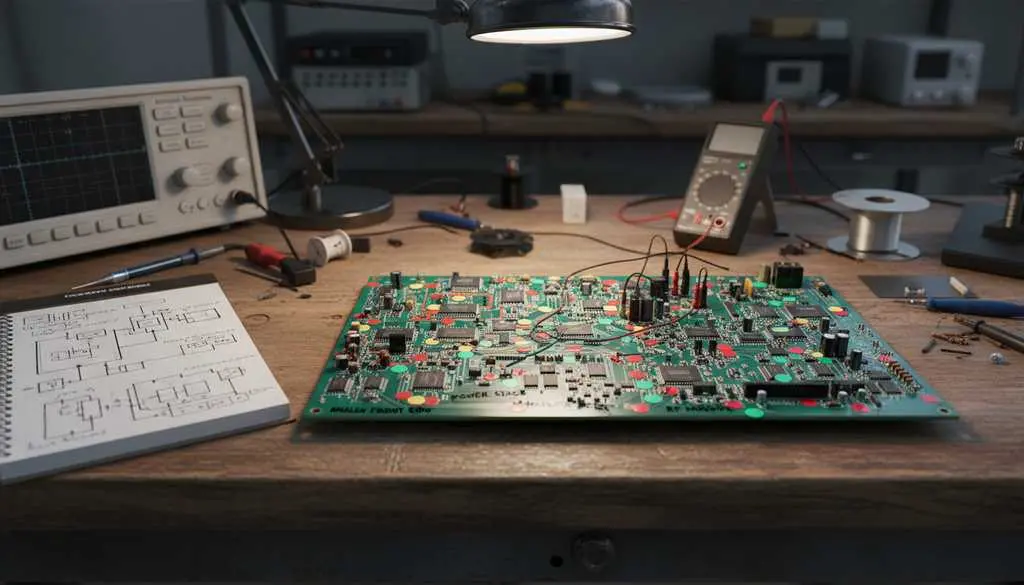

Реверс-инжиниринг: восстановление схемы с нуля
Реверс-инжиниринг печатных плат — это строгая инженерная процедура послойной обратной разработки схемы от физического образца к проектной документации.
Метод необходим, когда плата многослойная, повреждения затронули внутренние дорожки под BGA-чипами, а готовых модулей на замену на мировом рынке нет. Восстановление электрической схемы позволяет исключить скрытые дефекты и гарантировать стабильную работу оборудования после вмешательства.
По завершении работ формируется пакет конструкторской документации: принципиальная электрическая схема (PDF), топология разводки (Gerber-файлы), перечень компонентов (BOM) и карта контрольных напряжений. Эти данные передаются заказчику и могут использоваться для регламентного обслуживания в будущем.
Что сложнее всего ремонтировать без документации
Вероятность успешного компонентного ремонта зависит от функционального назначения модуля и плотности размещения компонентов.
| Тип оборудования | Сложность без документации | Почему | Шанс восстановления |
|---|---|---|---|
| Блок питания | Низкая | Типовые топологии (Flyback, Forward, LLC), понятная разводка | 80 — 90% |
| Частотный преобразователь | Средняя | Силовая часть стандартизирована, плата управления требует анализа | 60 — 75% |
| Контроллер (ПЛК) | Высокая | Многослойный текстолит, BGA-монтаж, прошивки во встроенной памяти | 45 — 60% |
| Панель оператора (HMI) | Средняя | Стандартные матрицы и тач-контроллеры, редкие видеопроцессоры | 55 — 70% |
| Энкодер | Высокая | Прецизионная оптико-механическая часть, специализированные ASIC | 30 — 50% |
| Специализированная плата (OEM) | Очень высокая | Уникальная схемотехника, спиленная маркировка чипов, закрытая логика | 35 — 50% |
Примечание: данные основаны на статистике выполненных проектов Ремплата. Каждый случай требует индивидуальной входной диагностики.
Кейсы из практики Ремплата
Кейс 1. Восстановление контроллера ЧПУ (1998 г.) — завод-изготовитель закрыт
- Оборудование: Тайваньский блок управления фрезерным станком.
- Проблема: Вышел из строя вторичный источник питания платы; завод ликвидирован, схем нет.
- Диагностика: Выявлен пробой входного диодного моста и вздутие электролитических емкостей. Маркировка микросхемы ШИМ-контроллера стерта термическим воздействием.
- Решение: По обвязке и частоте генерации рассчитаны рабочие параметры и подобран современный аналог ШИМ. Заменены конденсаторы и диодный мост, восстановлены цепи обратной связи.
- Результат: Компонентный ремонт электроники станка с ЧПУ занял 3 рабочих дня, станок запущен в производство.
Кейс 2. Реверс-инжиниринг платы экструдера — китайский OEM без маркировки
- Оборудование: Плата управления нагревом термопластавтомата.
- Проблема: Оборудование не включает ТЭНы, на плате виден прогар силовых дорожек.
- Диагностика: Маркировка стерта производителем на этапе сборки. Инженеры выполнили рентген-контроль и послойную трассировку сигналов управления. Локализован пробитый IGBT-транзистор и вышедший из строя оптодрайвер.
- Решение: По восстановленной схеме подобраны силовые ключи с улучшенными тепловыми характеристиками, заменены драйверы, проложены дублирующие проводники взамен выгоревших внутренних слоев.
- Результат: Плата прошла стресс-тест под нагрузкой. Срок — 6 дней (из них 3 дня — реверс-инжиниринг). Готовая схема передана клиенту.
Кейс 3. Ремонт сенсорной панели HMI — подбор контроллера без мануала
- Оборудование: Панель оператора неизвестного производителя в составе фасовочной линии.
- Проблема: Сенсорный экран не отвечает на нажатия после скачка напряжения.
- Диагностика: Пробит чип сенсорного ввода, оригинальный номер удален кислотным травлением. Изучение сигналов показало использование 4-проводного резистивного интерфейса с шиной I2C.
- Решение: Установлен функциональный аналог контроллера, выполнена заливка микрокода инициализации, произведена калибровка по контрольным точкам. Процесс сопоставим с алгоритмами, по которым выполняется компонентный ремонт промышленного компьютера и подбор аналога энкодера.
- Результат: Работоспособность интерфейса восстановлена за 4 дня.
Когда ремонт без документации экономически нецелесообразен
Бывают ситуации, когда вкладывать ресурсы в обратную разработку не имеет коммерческого смысла:
- Критическое повреждение внутренних слоев. Если многослойная плата прогорела насквозь через 6–8 слоев, риск межслойного замыкания после восстановления остается недопустимо высоким.
- Повреждение необратимо защищенных микроконтроллеров. Если процессор или ПЛИС (FPGA) вышли из строя, а прошивка защищена битами считывания (Lock Bits) и не может быть вычитана, физическая замена чипа не запустит алгоритм.
- Превышение бюджета ретрофита. Если стоимость реверс-инжиниринга превышает затраты на установку современного частотного преобразователя или серводвигателя, логичнее выбрать модернизацию.
В таких ситуациях мы проводим комплексный TCO-анализ оборудования, предлагаем промышленный ретрофит и модернизацию либо помогаем принять обоснованное решение в рамках оценки ремонт или утилизация.
Чек-лист: что передать инженерам, если мануалов нет
Чтобы сократить время диагностики, подготовьте максимум вводных данных:
- Фотографии шильдиков и модулей. Снимки общего вида узла, заводских табличек, маркировок ревизий печатных плат.
- Описание внешних симптомов поломки. Что именно произошло (ошибка на экране, хлопок, дым, отключение автомата) и при каких режимах работы.
- Параметры рабочей среды. Эксплуатировался ли узел в условиях вибрации, перегрева, высокой влажности или нестабильной сети.
- Исправный модуль для сравнения. Наличие идентичного работающего блока ускоряет поиск неисправности в 2 — 3 раза.
- Любые фрагменты схем подключения. Внешние монтажные схемы шкафа, кабельные журналы, вырезки из технологических карт.
- История предыдущих вмешательств. Сведения о том, менялись ли силовые элементы, прошивались ли микросхемы памяти ранее.
- Резервные копии параметров. Файлы дампов, выгрузки проектов из SCADA или конфигурационные таблицы параметров (если есть доступ).
Чем ремонт без схем в Ремплата отличается от кустарных попыток
- Инструментальные измерения вместо догадок. Мы не меняем детали «на удачу». Каждый шаг аргументирован снятием сигнатур, замером емкостей, ESR и проверкой логических уровней осциллографом.
- Прозрачность и документирование. Восстановленные схемы, перечни установленных аналогов и протоколы замеров передаются заказчику.
- Испытания под нагрузкой. Отремонтированные модули (силовые блоки, сервоусилители, контроллеры) тестируются на специализированных стендах с эквивалентом реальной нагрузки.
- Официальная гарантия 12 месяцев. Предоставляем полноценную гарантию на компонентный ремонт даже при исходном полном отсутствии заводской документации. Узнайте подробнее о том, как выбрать надежный сервисный центр.
Нет документации — это не повод списывать станок.
Инженеры Ремплата снимут топологию платы, подберут качественные аналоги компонентов и вернут оборудование в строй без заводского мануала. Входная диагностика проводится бесплатно, а курьерская служба заберет неисправный узел прямо с производственной площадки в Москве или любом регионе России с предоставлением гарантии 12 месяцев.
Оставить заявку на диагностику можно на странице Контакты Ремплата.
