Ремонт после другого сервиса: что делать, если вам «починили», а оно снова не работает

Вы отдали неисправный частотный преобразователь в ремонт, оплатили счет, забрали оборудование, установили на станок — а через неделю он снова ушел в ошибку. Или не проработал и трех дней. Ситуация, к сожалению, не редкая: по статистике инженеров Ремплата, примерно треть поступающих к нам заявок — это повторный ремонт промышленной электроники после неудачной попытки восстановления в другом сервисном центре.

Если оборудование сломалось снова вскоре после ремонта — не отдавайте его в тот же сервис. Это явный признак того, что причина не была устранена. Принесите блок в Ремплата на бесплатную диагностику: мы не просто найдем неисправность, но и выявим ошибки предыдущих мастеров, оценим остаточный ресурс и честно скажем, есть ли экономический смысл в повторном восстановлении.

Почему оборудование ломается сразу после «ремонта»

Проблема кроется не в «злом умысле», а в системном подходе к диагностике и паяльным работам. Некачественный ремонт — это почти всегда следствие экономии на оборудовании, обучении персонала или попытки сделать «быстро и дешево».

Вот основные технические причины повторных отказов:

• Модульная замена «вслепую». Сервис меняет выгоревшую плату целиком на б/у, найденную на разборке, не разбираясь, что именно вызвало аварию. В итоге новая плата сгорает по той же причине (например, из-за КЗ в цепи нагрузки серводвигателя).
• Устранение симптома без поиска корня проблемы. Классика жанра: мастер меняет пробитый силовой транзистор в блоке питания, но не проверяет цепи ШИМ-контроллера или драйвера. При подаче нагрузки транзистор снова пробивается через несколько дней.
• Нарушение технологии пайки. Сюда относятся непропаи BGA-чипов, использование дешевого активного флюса (который со временем разъедает дорожки), перегрев микросхем при запайке. Такое оборудование успешно проходит тест «на столе», но отваливается в реальных условиях цеха от вибрации и перепадов температур.
• Отсутствие стендового тестирования. Сервис ограничивается проверкой мультиметром и осциллографом без нагрузки. В реальном режиме работы выясняется, что плата перегревается или выдает неверные параметры.
• Применение несовместимых компонентов. Установка аналога без учета специфики схемы (например, по скорости переключения или ESR конденсаторов) ведет к нестабильности.

Узнать больше о правильном подходе можно в статьях про компонентный ремонт электроники станков с ЧПУ и особенности ремонта промышленных компьютеров.

Типичные ошибки предыдущего ремонта: что мы находим

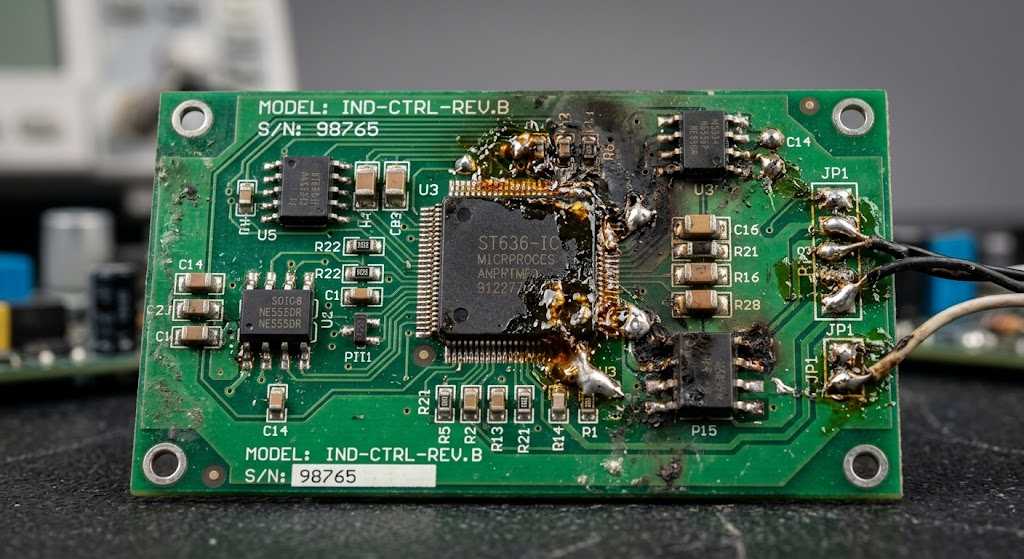

При дефектовке инженеры Ремплата часто сталкиваются с последствиями кустарного вмешательства.

Как мы диагностируем чужой ремонт

Восстановление после неудачного вмешательства — задача более сложная, чем ремонт «с нуля». Нам нужно не только найти КЗ, но и восстановить то, что испортил предыдущий мастер. Процесс в Ремплата строится следующим образом:

• Глубокий внешний осмотр под микроскопом. Инженер ищет следы перепайки, остатки флюса, потемнения текстолита от перегрева, неоригинальные компоненты или нарушенную паяльную маску.
• Рентген-контроль BGA. Необходим для оценки качества пайки под корпусами процессоров и ПЛИС. Мы видим пустоты в шариках, смещения, непропаи, которые невозможно обнаружить мультиметром.
• Электрическая диагностика замененных цепей. Мы проверяем номиналы установленных компонентов, соответствие их характеристик схемотехническим требованиям оборудования.
• Поиск первопричины аварии. Если заменен силовой модуль, мы обязательно проверяем весь управляющий тракт (драйверы, цепи гальванической развязки) и ищем КЗ в периферии. Это базовая часть нашей методики поиска КЗ на плате без схемы.
• Стендовое тестирование под нагрузкой. Мы не отдаем оборудование, если оно не проработало на стенде в реальном режиме времени с симуляцией рабочих нагрузок. Это гарантирует отсутствие скрытых дефектов пайки.
• Заключение и TCO-анализ. Клиент получает отчет о том, что было сделано неправильно, какова стоимость исправления и есть ли в этом смысл.

Весь процесс регламентирован внутренними стандартами, опирающимися на международные нормы стандартов ремонта IPC-7711/7721.

Кейсы из практики Ремплата

Кейс 1: Частотный преобразователь Siemens — три ремонта, три отказа

• Оборудование: Частотный преобразователь Siemens Sinamics G120.
• Ситуация: Клиент трижды отдавал блок в один сервис. Каждый раз блок «чинили», давали гарантию, но он отказывал через 3 — 5 дней работы на станке.

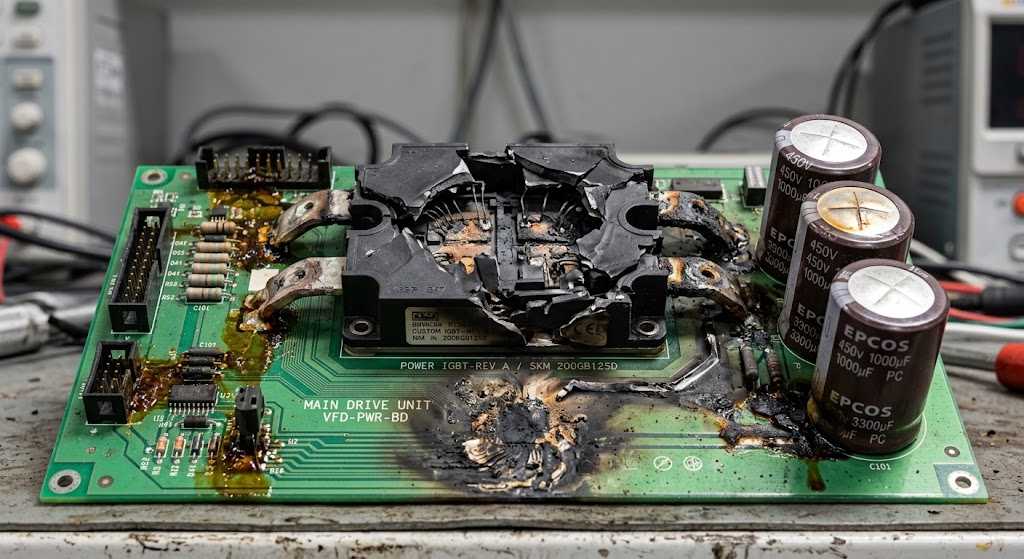

• Ошибки предыдущего сервиса: Мастера трижды меняли силовой IGBT-модуль, не проверяя драйвер управления.
• Диагностика Ремплата: Выявлено повреждение драйвера управления IGBT — он подавал неверный сигнал открытия затвора, что и убивало силовой модуль при подаче нагрузки.
• Результат: Заменен драйвер, проверен весь управляющий тракт, проведено стендовое тестирование 4 часа под максимальной нагрузкой. Частотник работает уже 14 месяцев без отказов.
• Срок: 3 рабочих дня.

Кейс 2: ПЛК Allen Bradley — «восстановленный» на самом деле оказался б/у

• Оборудование: Контроллер Allen Bradley CompactLogix L33ER.
• Ситуация: Клиент купил «восстановленный с гарантией» ПЛК у стороннего поставщика. Контроллер проработал 2 недели и ушел в отказ процессора.
• Диагностика Ремплата: Обнаружены следы перепайки процессора (флюс, нарушенная маска), рентген показал непропай 30% шариков BGA. Анализ внутреннего программного счетчика наработки показал 40 000 часов — это не «восстановленный», а сильно изношенный б/у блок.
• Результат: Выполнена повторная пайка BGA процессора по стандарту IPC, заменены два поврежденных конденсатора в цепи питания, стендовое тестирование пройдено.
• Срок: 5 рабочих дней.

Кейс 3: Серводвигатель — замена энкодера без настройки

• Оборудование: Серводвигатель Yaskawa с оптическим энкодером.
• Ситуация: Предыдущий сервис заменил энкодер на аналог. Двигатель вращался, но позиционирование на станке было неточным, возникали вибрации.
• Диагностика Ремплата: Установленный аналог подобран по электрическим параметрам (питание, сигналы), но не по разрешению и протоколу связи. Разрешение аналога оказалось в 4 раза ниже оригинала.
• Результат: Подбор корректного аналога по спецификациям, настройка параметров в сервоприводе, калибровка системы. Точность восстановлена до паспортных значений.
• Срок: 4 рабочих дня. Подробнее о нюансах читайте в статье про подбор аналога энкодера.

Когда повторный ремонт уже не имеет смысла

Мы придерживаемся честного подхода: если ремонт не гарантирует надежность или его стоимость приближается к цене нового блока, мы об этом скажем.

Повторное восстановление нецелесообразно, если:

• Непоправимый ущерб текстолиту. Предыдущий сервис успел выжечь дорожки на внутренних слоях многослойной платы, восстановить которые невозможно.
• Разрушение контактных площадок. После нескольких попыток некачественной пайки BGA контактные «пятаки» на плате оторваны.
• Критический дефицит компонентов. Нужную микросхему или процессор не найти на рынке, а установленная на месте аналога — заведомый брак.

В таких случаях Ремплата помогает провести TCO-анализ: ремонт или утилизация и помогает принять обоснованное решение.

Чек-лист: как понять, что первый ремонт был некачественным

Используйте этот чек-лист, чтобы оценить компетентность сервисного центра, если оборудование снова вышло из строя:

• Оборудование отказало быстрее, чем за гарантийный срок. Например, сервис дал гарантию 6 месяцев, а поломка произошла через 2 недели.
• Нет акта диагностики и протокола тестирования. Сервис просто отдал плату со словами «все работает», не предоставив документов, подтверждающих проверку под нагрузкой.
• Визуальные следы некачественной пайки. Вы видите остатки флюса вокруг чипов, неровную пайку, следы перегрева маски или текстолита.
• Вам не объяснили причину поломки. Если мастер не смог сказать, что именно сломалось и почему, скорее всего, причину не искали, а просто устранили симптом.
• Гарантия есть, но по факту отказываются переделывать. Сервис ищет предлоги, чтобы не брать оборудование по гарантии — признак того, что ремонт был не на компонентном уровне.
• Оборудование ведет себя иначе, чем до поломки. Появились новые ошибки, нестабильность в работе, перегрев — признак установки несовместимого компонента-аналога.

Почему повторный ремонт в Ремплата — это не «починить за другим сервисом»

Мы не занимаемся критикой коллег. Наша задача — восстановить работоспособность оборудования с гарантией надежности.

• Мы ищем первопричину, а не меняем симптомы. Если транзистор пробит, мы найдем, почему он пробит. Иначе он пробьется снова.
• Мы тестируем на стенде, а не мультиметром. Промышленное оборудование должно работать в реальных режимах, а не просто включаться на столе.
• Мы даем гарантию 12 месяцев и документируем ремонт. Клиент получает полный пакет документов: акт диагностики, протокол тестирования, отчет о замененных компонентах.

Узнать больше о том, на что обратить внимание при поиске партнера, можно в статье «Как выбрать сервисный центр по ремонту промышленной электроники».

Уже отдавали оборудование в ремонт, а оно снова сломалось? Не повторяйте один и тот же цикл. Принесите блок в Ремплата — бесплатная диагностика покажет, что сделали не так и можно ли это исправить. Мы даем гарантию 12 месяцев. Курьер заберет оборудование с вашего производства в Москве или любом другом регионе России.

Оставить заявку на диагностику можно на странице контакты Ремплата.
