Аварийный ремонт промышленного оборудования — это всегда лотерея с высокими ставками: стоимость простоя производства в ожидании запчастей часто многократно превышает цену самой промышленной электроники. Многие инженеры и руководители цехов ошибочно воспринимают плановую замену компонентов как избыточную трату бюджета, предпочитая реагировать на отказы по факту. Однако замена изнашиваемых элементов до их критического отказа — это не перестраховка, а единственно верная стратегия экономии. Разбираем, какие элементы имеют предсказуемый ресурс, почему авария всегда обходится дороже и как правильно организовать профилактику.
Плановой замене подлежат компоненты с предсказуемым физическим или химическим износом, ресурс которых напрямую зависит от наработки или времени: электролитические конденсаторы, охлаждающие вентиляторы, механические реле и контакторы. Своевременная замена этих элементов по регламенту в 3 — 5 раз дешевле аварийного восстановления вышедшего из строя силового модуля и полностью исключает риск незапланированного простоя производства.
Почему аварийный ремонт всегда дороже планового
Концепция «ремонтировать, когда сломается» (реактивный ремонт) в промышленном секторе является наиболее затратной. Когда оборудование выходит из строя аварийно, масштаб повреждений редко ограничивается одним компонентом:
- Каскадный отказ: Пробитый силовой транзистор в частотном преобразователе часто тянет за собой драйвер управления, цепи гальванической развязки, предохранители и, в худшем случае, саму плату управления. Стоимость такого компонентного ремонта возрастает многократно.
- Экстренные расходы: Аварийная ситуация требует срочной диагностики, экспресс-доставки дефицитных компонентов (иногда авиапочтой из-за рубежа), работы сервисных инженеров в режиме нон-стоп или сверхурочно.
- Стоимость простоя: Каждый час ожидания запчастей или ремонта — это недополученная прибыль.
Проведенный TCO-анализ совокупной стоимости владения однозначно показывает: плановая профилактика и замена по ресурсу всегда экономически выгоднее реактивного ремонта.
Что изнашивается первым: карта деградации компонентов
Знание среднего ресурса компонентов позволяет составить точный график замен. Ниже приведена таблица элементов, наиболее подверженных износу в промышленной электронике.
Таблица ресурса компонентов и признаков износа:
| Компонент | Средний ресурс | Признаки износа | Последствия отказа |
|---|---|---|---|

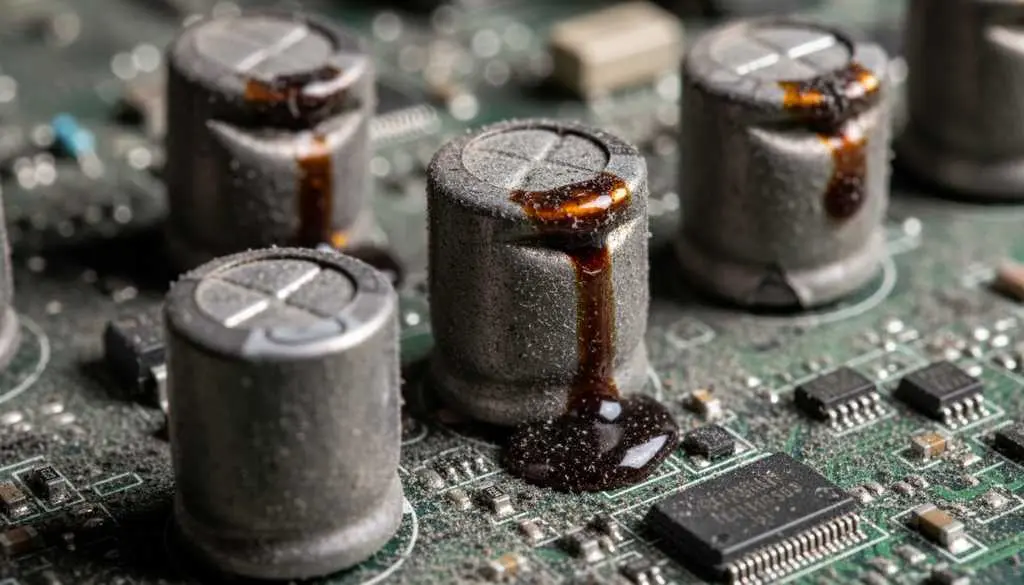

| Электролитические конденсаторы | 5 — 8 лет (или 10 000 — 30 000 ч при 85°C) | Вздутие корпуса, утечка электролита (высолы), снижение ёмкости. | Просадки напряжения, сбои контроллера (ПЛК), пробой силовых ключей. |
| Охлаждающие вентиляторы | 3 — 5 лет (40 000 — 70 000 ч) | Повышенный шум, вибрация, снижение оборотов. | Перегрев, тепловое разрушение силовых IGBT-модулей. |
| Реле и контакторы | 100 000 — 500 000 циклов (под нагрузкой) | Подгорание контактов, искрение, залипание. | Несрабатывание, ложные срабатывания, потеря фазы. |
| Термоинтерфейс (термопаста, термопрокладки) | 2 — 3 года | Высыхание, потеря эластичности, крошение. | Локальный перегрев кристалла транзистора, ускоренная деградация. |
| Аккумуляторы RTC (батарейки ПЛК) | 3 — 5 лет | Сброс времени, потеря параметров программы при отключении. | Ошибки инициализации, простой при попытке запуска. |
| Входные фильтры (варисторы, EMI) | 5 — 10 лет (зависит от качества питания) | Трещины на корпусе, потемнение, изменение сопротивления. | Пробой по напряжению при следующем скачке, КЗ по входу. |
| Разъёмы и клеммные колодки | Зависит от условий (вибрация, влажность) | Окалина на контактах, люфт, нагрев на контакте. | Периодические сбои связи, искрение, отгорание проводов. |
Как рассчитать срок плановой замены
Не существует универсальной формулы, но есть объективные ориентиры для оценки остаточного ресурса.
- По наработке: Самый точный метод. Счётчики моточасов, встроенные в современные ПЛК или частотные преобразователи, являются главным ориентиром для замены вентиляторов и конденсаторов.
- По календарю: Некоторые компоненты стареют химически, даже без работы (в первую очередь, электролитические конденсаторы и термопаста). Если оборудованию исполнилось 7+ лет, его профилактика с полной заменой изнашиваемых элементов обязательна.
- По условиям эксплуатации: Перегрев (каждые +10°C сокращают ресурс конденсатора вдвое), вибрация, высокая влажность и дефицит компонентов в цепи питания сокращают ресурс в 1,5 — 2 раза. Для оборудования в тяжелых условиях сроки замены нужно сократить.
- По результатам диагностики: Использование тепловизора для контроля перегрева, измерение ESR конденсаторов без демонтажа, анализ виброграммы вентиляторов позволяют объективно оценить состояние компонентов. Своевременное техническое обслуживание промышленного оборудования — залог надежности.
Чек-лист плановой замены по типам оборудования
Используйте этот список для планирования закупок и технологических окон обслуживания.
- Частотный преобразователь:
- Вентиляторы охлаждения — каждые 4 — 5 лет или по счётчику 40 000 ч.
- Конденсаторы звена постоянного тока — каждые 7 — 8 лет.
- Термоинтерфейс на силовом радиаторе — при каждой замене вентилятора.
- Входные варисторы и предохранители — проверять при каждом ТО или после любого скачка напряжения.
- Контроллер (ПЛК):
- Батарейка RTC — каждые 3 — 4 года (не дожидаясь разряда).
- Конденсаторы на плате питания — 7 — 8 лет.
- Реле дискретных выводов — по числу переключений (если коммутируют мощную нагрузку).
- Разъёмы — визуальный осмотр и подтяжка клемм при каждом ТО. Подробнее о плановом ТО промышленных компьютеров.
- Серводвигатель:
- Подшипники — по виброграмме или каждые 20 000 — 30 000 ч.
- Энкодер — замена при появлении сбоев в позиционировании (профилактическая замена реже оправдана).
- Кабель энкодера — осмотр на излом, замена при малейшем повреждении изоляции. Не забывайте про главных врагов серводвигателя.
- Блок питания:
- Конденсаторы — самые уязвимые элементы, замена каждые 5 — 7 лет.
- Вентилятор (если есть) — каждые 3 — 4 года.
- Варисторы — замена после любого скачка напряжения или раз в 10 лет.
Кейсы из практики Ремплата
Успешная профилактика — это невидимый результат, который выражается в отсутствии аварий.
Кейс 1: Профилактика частотного преобразователя на пищевом производстве
- Оборудование: Частотный преобразователь Danfoss FC-302 (45 кВт), возраст 6 лет.
- Ситуация: Плановая диагностика по регламенту.
- Результат диагностики: Тепловизор показал локальный перегрев, 3 из 4 вентиляторов работают на 60% оборотов, ESR двух конденсаторов звена постоянного тока выше нормы, термопаста на радиаторе пересохла.
- Что сделано: Плановая замена 4 вентиляторов, 4 силовых конденсаторов, замена термопасты на IGBT-модуле.
- Итог: Контрольная приёмка через 1 месяц показала снижение температуры радиатора на 12°C, полностью исключён риск аварийного отказа в сезон. Стоимость профилактики соотносилась с ценой аварийного ремонта как 1 к 5. Линия простояла всего 1 день.
Кейс 2: Замена конденсаторов в блоке питания контроллера до отказа
- Оборудование: Блок питания Mean Well (24В), возраст 8 лет, работает в закрытом шкафу с температурой 45°C.
- Результат диагностики: Визуально обнаружено лёгкое вздутие одного конденсатора, ESR-метр подтвердил превышение нормы в 2 раза на трёх конденсаторах. Высокая температура сократила срок службы компонентов.
- Что сделано: Плановая компонентная замена всех электролитических конденсаторов на плате, стендовое тестирование.
- Итог: Пульсации напряжения вернулись в норму, предотвращён аварийный отказ и сброс программы ПЛК. Срок выполнения — 2 дня.
Кейс 3: Промышленный компьютер — замена батарейки и вентиляторов
- Оборудование: Промышленный ПК Siemens IPC, возраст 5 лет.
- Результат диагностики: Батарейка RTC показывает 2,8 В (норма 3,0+ В), кулер процессора шумит, ощущается вибрация.
- Что сделано: Замена батарейки, замена 2 вентиляторов корпуса, чистка от пыли, замена термопасты процессора.
- Итог: Исключены риски сброса времени и потеря критических логов (критично для пищевого производства), восстановлено охлаждение. Срок — 1 день.
Когда плановая замена не оправдана
Мы придерживаемся честного и инженерно обоснованного подхода к обслуживанию. Плановая замена компонентов не всегда является лучшим решением.
- Скорое списание: Оборудование планируется к полной замене в ближайшие 6 — 12 месяцев (ретрофит) — нет смысла вкладывать в профилактику.
- Экономическая нецелесообразность: Стоимость плановой замены компонентов сопоставима со стоимостью нового блока (например, для дешевых блоков питания или старых панелей оператора).
- Щадящий режим: Оборудование работает с большим запасом по мощности в чистом и прохладном помещении с идеальным питанием — замена по календарю может быть избыточной, достаточно регулярной инструментальной диагностики.
В этих случаях Ремплата честно скажет, что плановая замена не нужна, и поможет с TCO-анализом и ретрофитом.
Как организовать плановую замену на производстве
Эффективная система обслуживания требует системного подхода.
Чек-лист по организации:
- Составить реестр оборудования: Указать даты ввода в эксплуатацию, условия работы (влажность, вибрация) и дефицит компонентов.
- Завести журнал наработки: Регистрировать моточасы, количество циклов срабатывания реле, количество скачков напряжения в сети.
- Планировать ТО в технологические окна: Не дожидаться аварии, а приурочить профилактику к плановому останову производства.
- Использовать средства диагностики: Тепловизор и ESR-метр должны быть у службы главного энергетика для объективной оценки состояния компонентов.

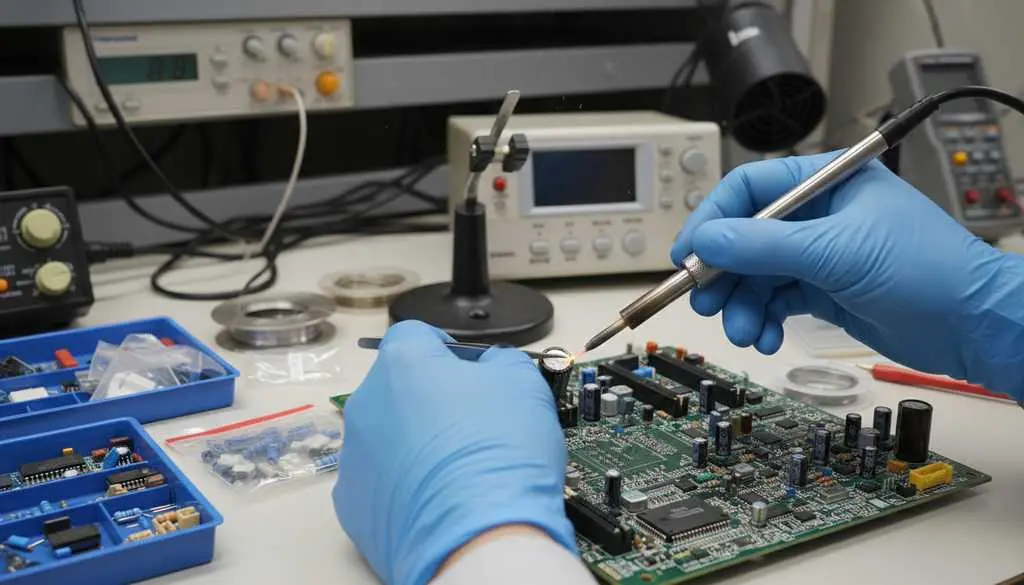

- Доверять ремонт профессионалам: Некачественная замена силовых компонентов на плате (например, перегрев дорожек или использование неподходящего флюса) может снизить ресурс оборудования вместо его продления.
