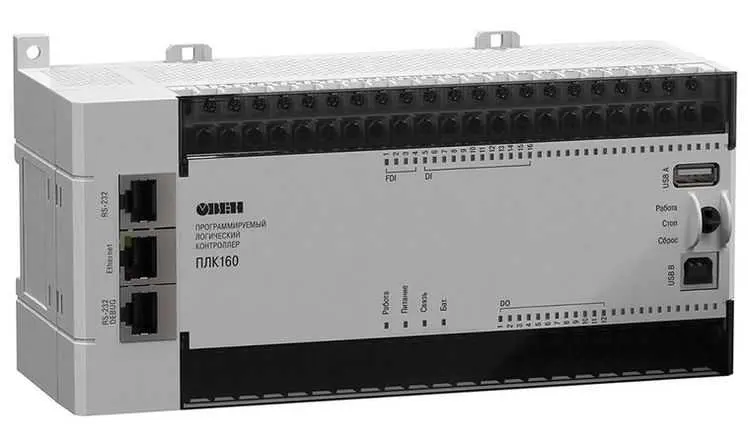

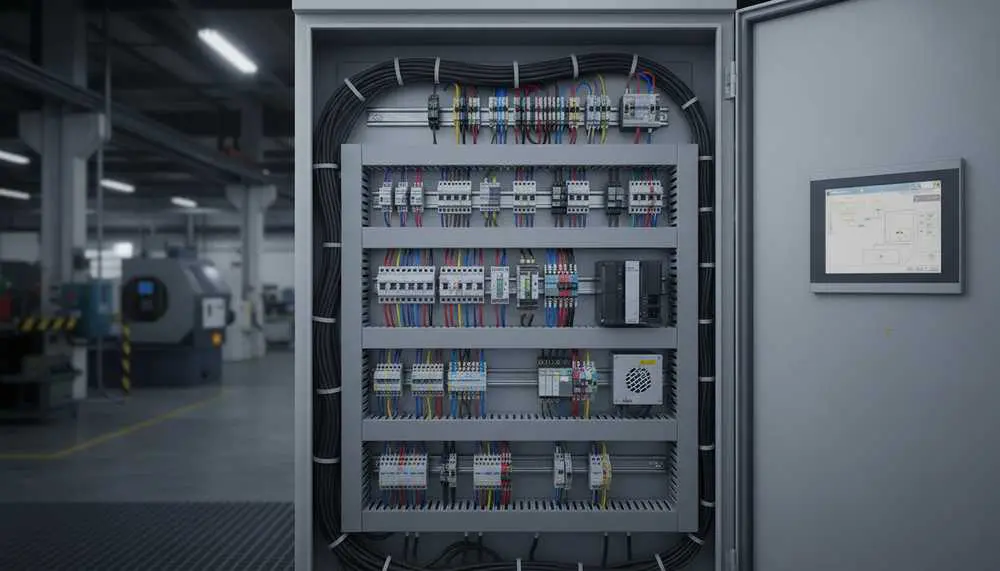

Программируемый логический контроллер (ПЛК) — это сердце любой автоматизированной системы управления. Когда этот прибор дает сбой, производственный процесс может остановиться полностью. Для инженера или обслуживающего персонала важно не просто устранить последствия, но и точно определить причину отказа: где кроется неисправность — в программном обеспечении, периферии или в аппаратной части самого устройства.
В этой статье мы подробно разберем типовые неисправности промышленных контроллеров, методы их диагностики, а также обозначим грань, когда проблему можно решить на месте, а когда требуется профессиональный компонентный ремонт ПЛК в специализированном центре «РемПлата».

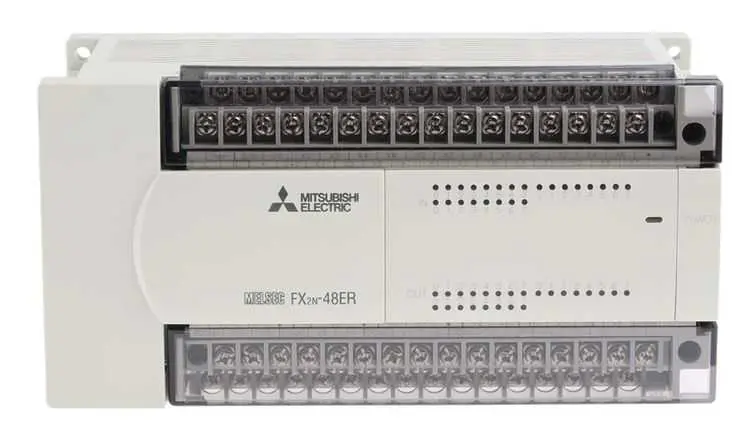

Основные симптомы неисправностей: о чем говорят сигналы контроллера
Любой отказ программируемого логического контроллера проявляется определенными признаками. Опытный специалист начинает диагностику с визуального осмотра и анализа поведения устройства.

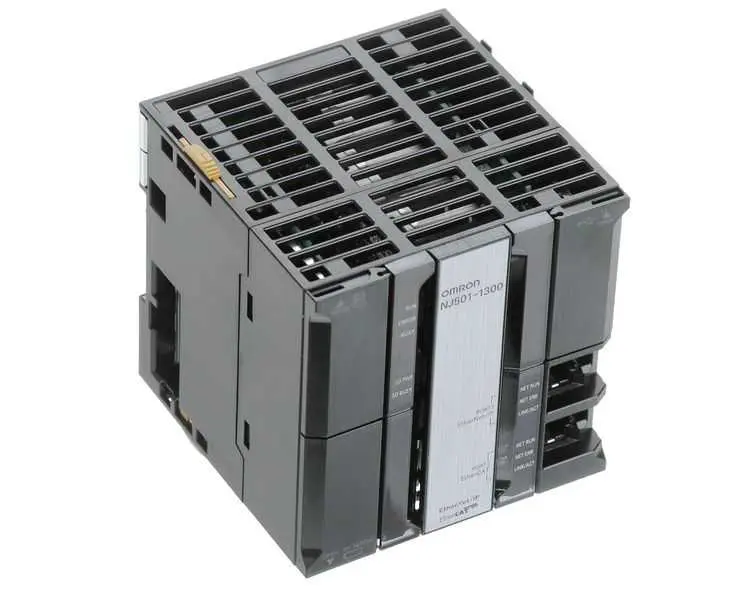

Контроллер не подает признаков жизни
Самая тревожная ситуация — полное отсутствие индикации. Вентиляторы не крутятся, светодиоды не горят, устройство не реагирует на подключение к программатору.
- Вероятная причина: Выход из строя блока питания (импульсного или линейного). Может быть поврежден входной фильтр, импульсный трансформатор или силовые ключи.
- Что делать: Первым делом необходимо проверить наличие входного напряжения и целостность предохранителя.
Ошибка на индикаторе и расшифровка кодов

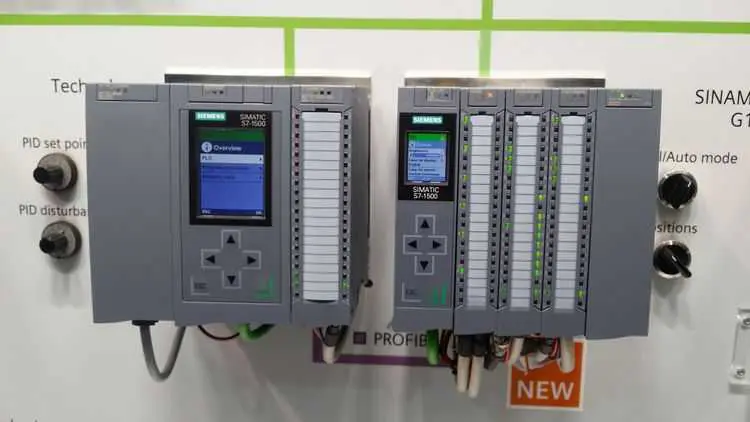

Многие современные ПЛК оснащены дисплеем или светодиодными индикаторами, которые сигнализируют о коде останова. Мигающий индикатор «ERROR» или «DIAG» — повод для немедленного анализа.
- Аппаратные ошибки: Указывают на нестабильность питания, сбой в работе тактового генератора или выход из строя ядра процессора.
- Программные ошибки: Зависание исполняемого цикла, «кирпич» после неудачной прошивки, ошибки в пользовательской программе (деление на ноль, выход за границы массива).
Потеря связи по Ethernet или RS-485
ПЛК исправен, индикация горит, но головной компьютер не видит устройство, не опрашиваются датчики.
- Проблемы с физическим уровнем: Выгорел приемопередатчик (трансивер) интерфейса RS-485 (часто происходит из-за перепадов напряжения в линии) или гальваническая развязка Ethernet-порта.
- Конфигурация: Сбились сетевые настройки, возник конфликт IP-адресов.

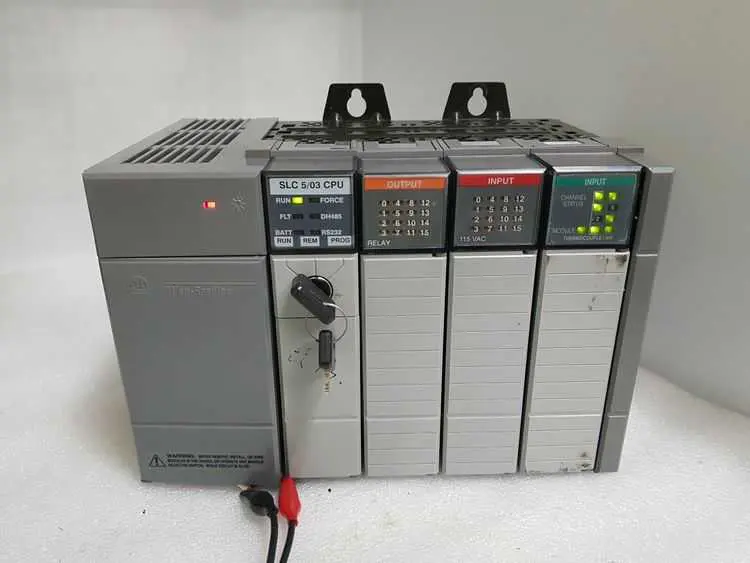

Некорректная работа входов и выходов
Контроллер работает, программа запущена, но исполнительные механизмы не включаются, либо сигналы с датчиков не поступают в систему.
- Выходные каскады: Чаще всего страдают силовые ключи — транзисторы или реле, особенно при работе на индуктивную нагрузку без демпфирующих цепей.
- Входные каскады: Пробой оптопары или ограничительных резисторов во входных цепях из-за попадания высокого напряжения.
Самопроизвольные перезагрузки и зависания
ПЛК работает несколько минут или часов, после чего «зависает» или уходит в перезагрузку.
- Питание: Просадки напряжения во внутренней сети из-за стареющих конденсаторов.
- Перегрев: Отказ системы охлаждения, высохшая термопрокладка.
- Помехи: Мощные электромагнитные наводки, воздействующие на тактовую частоту процессора.
Причины возникновения отказов: почему ломаются ПЛК
Промышленная электроника работает в жестких условиях, и ремонт контроллеров PLC часто требуется по одним и тем же причинам.
- Скачки напряжения и короткое замыкание: Самая распространенная причина выхода из строя цепей питания и выходных каскадов. Даже качественные блоки защиты не всегда спасают при прямом попадании молнии или обрыве нуля в питающей сети.

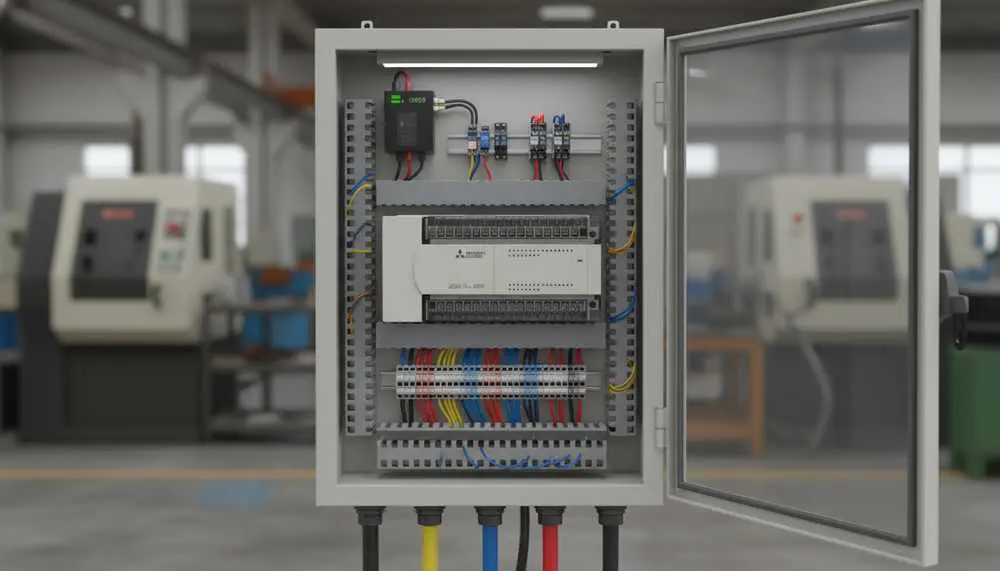

- Перегрев и запыленность: ПЛК, установленные в невентилируемых шкафах, страдают от перегрева. Пыль, особенно токопроводящая (с примесью металла или угля), оседает на плате и создает паразитные токи утечки между дорожками.
- Естественный износ компонентов: Электролитические конденсаторы со временем теряют емкость и высыхают. Электромагнитные реле имеют ограниченный ресурс срабатываний. Под воздействием циклов нагрева и охлаждения появляются микротрещины пайки (холодная пайка).
- Ошибки проектирования и программного обеспечения: Неверно выбранная нагрузка, отсутствие демпферных диодов, ошибки в коде, приводящие к аппаратным сбоям (зацикливание, запись в запрещенные области памяти).
- Механические воздействия: Вибрация, удары, приводящие к нарушению контакта разъемов и обрыву выводов крупных элементов.
Что можно сделать самостоятельно: быстрая помощь на объекте
Прежде чем нести прибор в ремонт промышленной электроники, можно выполнить ряд простых действий. Статистика показывает, что до 20% проблем решаются без паяльника и осциллографа.
- Перезагрузка и сброс: Выполните полное отключение питания на 5–10 минут. Иногда это снимает программный сбой и позволяет перезапустить «зависший» контроллер.
- Проверка питающих напряжений: Мультиметром измерьте напряжение на клеммах питания. Оно не должно выходить за допустимые пределы. Проверьте состояние батарейки памяти (если она есть) — её разряд может приводить к потере программы или ошибкам при старте.
- Восстановление подключения: Осмотрите и подожмите разъемы, прозвоните кабели связи (Ethernet, RS-485). Убедитесь, что терминальные резисторы (терминаторы) установлены правильно.

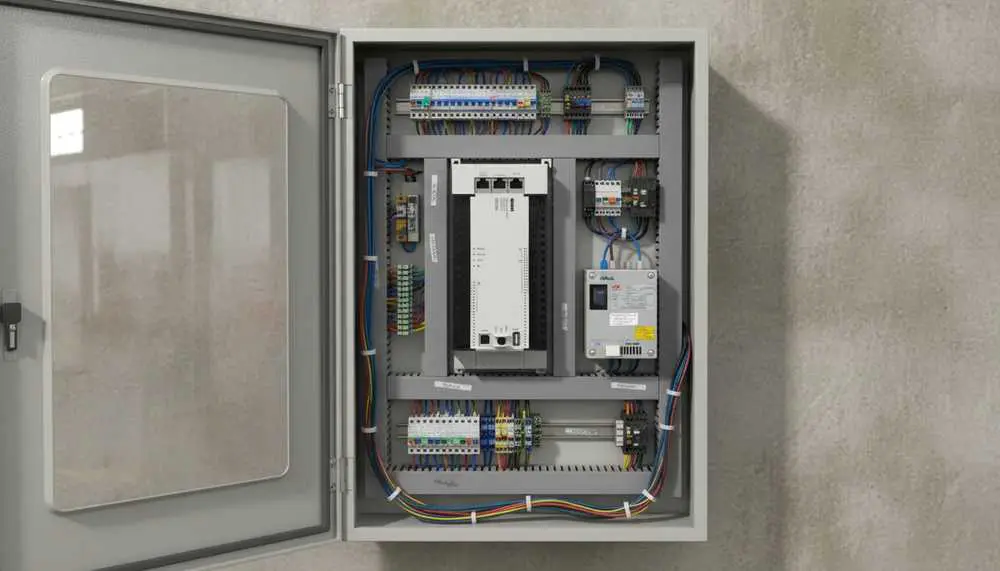

- Чистка от пыли: Аккуратно продуйте корпус сжатым воздухом (компрессором или баллончиком). Особое внимание уделите вентиляционным отверстиям и радиаторам.
- Сброс к заводским настройкам: Если контроллер подает признаки жизни, но программа не запускается, попробуйте загрузить заведомо рабочую тестовую программу.
Когда пора обращаться в сервис: признаки серьезных аппаратных дефектов
Если простые действия не помогли, а внешний осмотр выявляет физические повреждения, дальнейшая диагностика требует специальных знаний и оборудования. Компонентный ремонт контроллеров PLC необходим в следующих случаях:
- Вздутые конденсаторы, следы нагара или копоти: Электролитические конденсаторы с вздутым корпусом — явный признак проблем в блоке питания. Почерневшие дорожки или сгоревшие микросхемы требуют замены и восстановления целостности печатной платы.
- Отсутствие реакции на простые действия: Вы проверили питание, заменили батарейку, перезагружали устройство, но индикаторы по-прежнему не горят или горят некорректно.
- Сложные случаи с модулями ввода/вывода: Когда один канал не работает, а другой работает, но с ошибкой, это говорит о неисправности конкретного элемента (оптрона, транзистора, реле) внутри модуля. Найти и заменить его без схемы и опыта сложно.
- Повреждения после короткого замыкания: Если КЗ произошло в линии, подключенной к контроллеру, часто выгорают несколько слоев платы. Требуется прозвонка дорожек и восстановление многослойной структуры.
- Программные «кирпичи»: Глубокая порча загрузчика или прошивки, которую невозможно восстановить стандартными средствами через COM-порт. Требуется программатор и специальное ПО.
Важно понимать: Попытка самостоятельного ремонта сложного многослойного устройства без навыков пайки и понимания схемотехники часто приводит к окончательной потере оборудования. В таких случаях выгоднее сразу довериться профессионалам.
Как мы проводим диагностику в «РемПлата»
В нашем центре ремонт промышленной электроники начинается с качественной диагностики. Это отдельная услуга, позволяющая точно оценить состояние устройства и стоимость его восстановления.
Наши инженеры используют профессиональное оборудование и строгую методику поиска неисправностей:
- Визуальный осмотр и тест на короткое замыкание: Проверка геометрии платы, поиск явных дефектов (трещин, сколов), замер сопротивления по цепям питания.
- Программная диагностика: Подключение к ПЛК, попытка связи через промышленные протоколы, чтение логов внутренней диагностики контроллера (если это возможно).
- Электрические измерения: С помощью осциллографа, мультиметра и измерителя LCR проверяются параметры питающих напряжений, наличие тактовых импульсов, исправность кварцевых резонаторов, транзисторов, диодов и микросхем.
- Термодиагностика (Тепловизор): Поиск элементов, которые греются аномально сильно даже в дежурном режиме. Это помогает быстро найти пробитый полупроводник.
- Внутрисхемное тестирование: Проверка элементов непосредственно на плате без их выпайки.
По итогам диагностики заказчик получает заключение с описанием неисправности и рекомендациями по дальнейшему компонентному ремонту ПЛК.
Профилактика неисправностей: как продлить жизнь контроллеру
Любой прибор служит дольше, если соблюдать правила эксплуатации. Профилактика обходится значительно дешевле, чем ремонт контроллеров PLC.

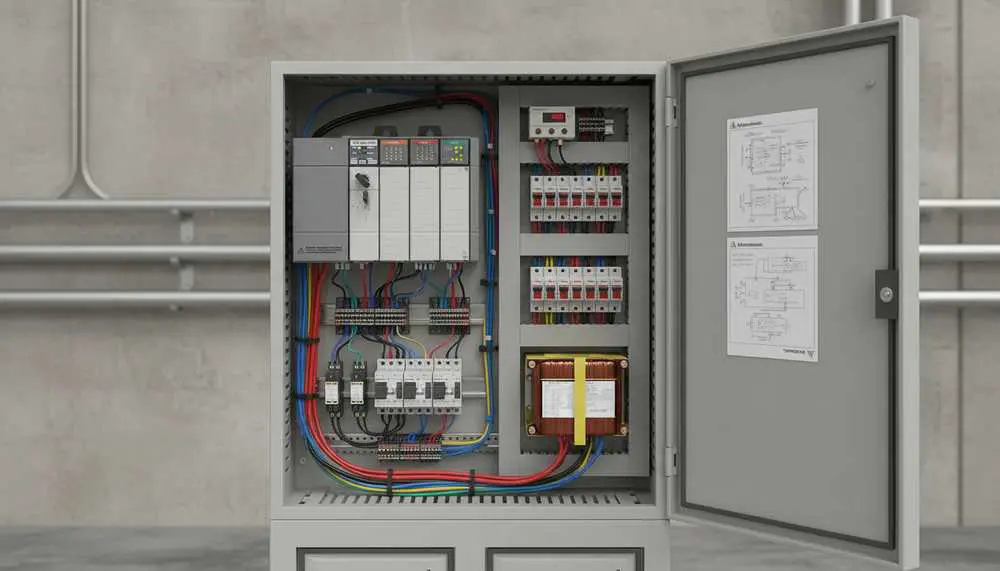

- Организация питания: Используйте качественные источники бесперебойного питания (ИБП) и блоки питания. Устанавливайте сетевые фильтры и фильтры помех на входе контроллера.
- Защита портов ввода-вывода: Применяйте промежуточные реле и гальванические развязки (оптопары) для подключения мощной или индуктивной нагрузки. На линиях связи (RS-485) обязательно устанавливайте супрессоры и газовые разрядники.

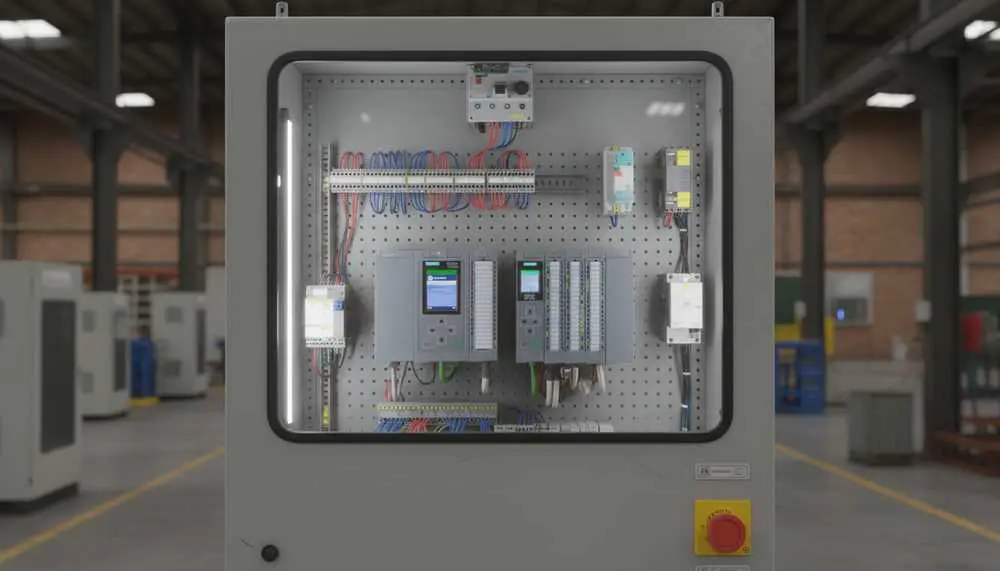

- Климатические условия: Следите за температурой внутри шкафа автоматики. Устанавливайте вентиляторы и термостаты. Регулярно (не реже 1 раза в год) проводите чистку оборудования от пыли.
- Резервирование: Для критически важных узлов предусматривайте горячее резервирование (например, по схеме Master/Standby).
Что делать дальше: итоги и рекомендации
Диагностика неисправностей программируемого логического контроллера — процесс, требующий системного подхода. Начинать всегда нужно с простого (проверка питания, осмотр кабелей, перезагрузка), постепенно углубляясь в аппаратную часть. Если устройство не подаёт признаков жизни, на индикаторе высвечиваются коды аппаратных ошибок, а визуальный осмотр выявляет вздутые конденсаторы или сгоревшие дорожки — самостоятельное вмешательство может только усугубить ситуацию.
В таких случаях оптимальным решением станет профессиональная диагностика. Инженеры сервисного центра «РемПлата» имеют многолетний опыт компонентного ремонта промышленной электроники. Мы восстанавливаем работоспособность контроллеров на уровне отдельных элементов, а не заменяем целые блоки, что существенно экономит бюджет предприятия.
