В системах промышленной автоматизации преобразователь частоты является ключевым элементом, регулирующим скорость электродвигателя, обеспечивая энергоэффективность и плавность технологических процессов. Однако возникновение неполадок в этом оборудовании неизбежно. Для специалистов, начинающих свой путь в области обслуживания промышленных электронных систем, умение распознавать основные неисправности — это фундаментальный навык, позволяющий уверенно проводить ремонт преобразователя частоты.

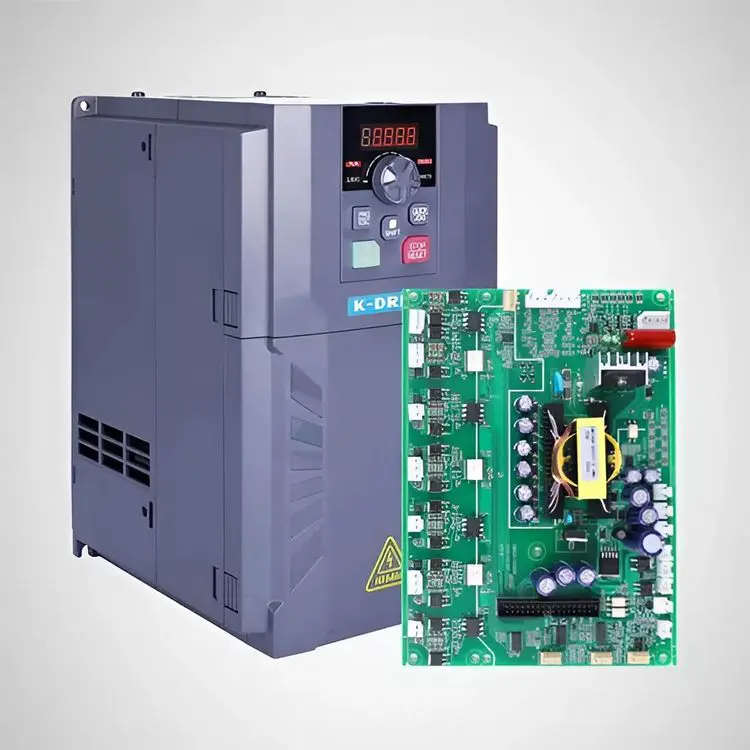

Устройство преобразователя частоты: структурный анализ
Для грамотной диагностики необходимо понимать внутреннее строение прибора. Условно его можно представить как многоуровневую систему, где каждый модуль выполняет строго определённую функцию.
Выпрямительный блок (входной каскад)
Данный модуль отвечает за преобразование поступающего из сети переменного напряжения (стандартно 380 В, 50 Гц) в напряжение постоянного тока.

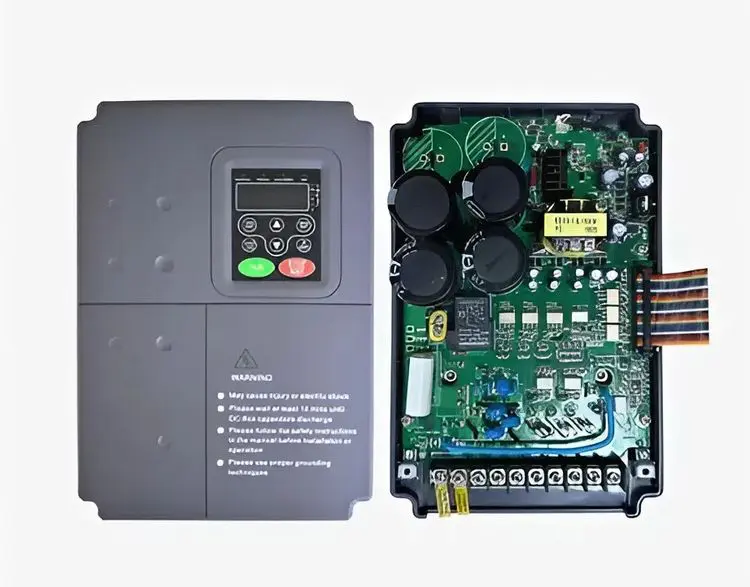

Промежуточная цепь постоянного тока
На этом участке установлены электролитические конденсаторы большой ёмкости, которые фильтруют пульсации и накапливают электрическую энергию для обеспечения стабильности.

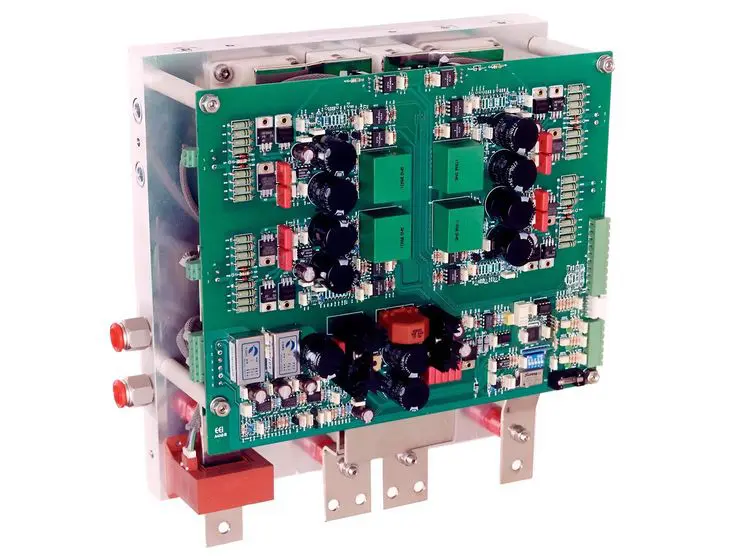

Инверторный блок (выходной каскад)
Это управляемая силовая ступень. На основе мощных IGBT-транзисторов она формирует переменное напряжение требуемой частоты и амплитуды, которое подаётся непосредственно на клеммы электродвигателя.
Система управления
Микропроцессорный блок координирует работу всех модулей, контролирует параметры (ток, температура), обрабатывает команды с пульта и сигналы датчиков. Знание этой структуры существенно упрощает локализацию дефекта при ремонте ПЧ.
Диагностика неисправностей: симптомы, причины, проверка
Рассмотрим наиболее распространённые сбои в работе частотных электроприводов, с которыми регулярно сталкиваются специалисты по ремонту промышленной электроники.
Симптом 1: Отсутствие реакции на включение
Прибор не проявляет признаков работоспособности: дисплей неактивен, светодиодные индикаторы не горят.
Вероятные причины и проверка
- Отсутствие сетевого питания. Необходимо удостовериться в наличии напряжения на силовых клеммах устройства.
- Перегорание плавкой вставки (предохранителя). Чаще всего предохранители располагаются на входе питающей цепи.
- Пробой диодов во входном выпрямительном мосту. Может произойти вследствие значительного сетевого перенапряжения.
- Выход из строя вспомогательного источника питания. Этот внутренний блок низкого напряжения обеспечивает энергией схему управления. Его поломка часто связана со старением электролитических конденсаторов или импульсными помехами.
Симптом 2: Срабатывание защитного автомата питания
Автоматический выключатель, через который запитано устройство, отключается сразу при попытке запуска.
Вероятные причины и проверка
- Короткое замыкание на входе. Как правило, вызвано неисправностью выпрямительного модуля.
- Короткое замыкание на выходе. Частая причина — пробой силовых IGBT-транзисторов инвертора. Может быть спровоцировано повреждением изоляции обмоток электродвигателя или применением неэкранированных кабелей большой длины.
- Замыкание в звене постоянного тока. Происходит из-за вздутия и последующего короткого замыкания электролитических конденсаторов.
Симптом 3: Ложное срабатывание защиты от перегрузки
Преобразователь генерирует ошибку перегрузки (коды типа OL1, OL2), хотя двигатель не нагружен или отключён.
Вероятные причины и проверка:
- Неисправность датчиков тока. Контроллер получает искажённые данные о реальном токе и активирует защитный алгоритм.
- Деградация электролитов в цепи постоянного тока. Потеря ёмкости конденсаторами приводит к повышенным пульсациям, что система интерпретирует как перегрузку.
- Сбой в работе драйверов силовых ключей. Специализированные микросхемы, управляющие открытием транзисторов, могут функционировать некорректно, вызывая перегрев и последующую ошибку.
Симптом 4: Неустойчивая работа двигателя
Электродвигатель вращается с вибрацией, издаёт непривычный гул и не выходит на номинальную мощность.
Вероятные причины и проверка:
- Обрыв фазы на выходе. Сгорел один из ключей выходного инвертора. Для проверки следует измерить сопротивление обмоток двигателя. Если при отключении мотора от преобразователя ошибка сохраняется – проблема в частотнике.
- Ненадёжные электрические соединения. Необходимо проверить и подтянуть клеммы силовых цепей как на самом приводе, так и на двигателе.
Симптом 5: Ошибка перегрева
Возникает индикация превышения допустимой температуры (OH) при нормальных условиях окружающей среды.
Вероятные причины и проверка:
- Загрязнение системы охлаждения. Слой пыли на радиаторе существенно ухудшает теплоотвод.
- Отказ вентилятора обдува. Нужно проверить его работоспособность после включения прибора.
- Высыхание термоинтерфейса. Термопаста между силовыми модулями и радиатором со временем теряет свойства, что ведёт к локальному перегреву.
Алгоритм первичных действий при неисправности
Прежде чем инициировать сложный компонентный ремонт промышленной электроники, рекомендуется выполнить ряд безопасных проверок. Во многих случаях это позволяет восстановить работоспособность без вмешательства в схему.
- Контроль питающего напряжения. Используя мультиметр, убедитесь в наличии и соответствии норме напряжения на клеммах L1, L2, L3.
- Внешний осмотр и очистка. При полностью отключённом питании проверьте затяжку всех силовых и управляющих соединений. Аккуратно очистите радиаторы и платы от пыли.
- Сброс ошибки в память. После проверок и устранения возможных внешних причин выполните сброс ошибок через меню или путём перезагрузки питания устройства.
- Диагностика подключённого электродвигателя. Отсоедините кабель двигателя от клемм U, V, W преобразователя. Проверьте сопротивление изоляции обмоток двигателя мегомметром.
Критически важное предупреждение по безопасности: Электролитические конденсаторы в звене постоянного тока способны сохранять опасное для жизни напряжение (порядка 500–700 В) в течение длительного времени после отключения от сети! Не приступайте к разборке мощного частотного преобразователя, не имея специальных знаний и навыков по безопасной разрядке высоковольтных цепей.
Профессиональный подход к восстановлению работоспособности
Когда самостоятельные проверки не дали результата, требуется углублённая диагностика и ремонт ЧП. Этот процесс сродни работе технического эксперта: от внешнего симптома через анализ и измерения специалист приходит к точному определению вышедшего из строя компонента.
Наша компания Remplata специализируется на оказании полного спектра услуг по восстановлению промышленного электрооборудования. Мы выполняем:
- Комплексную диагностику преобразователей частоты любых марок и мощностей.

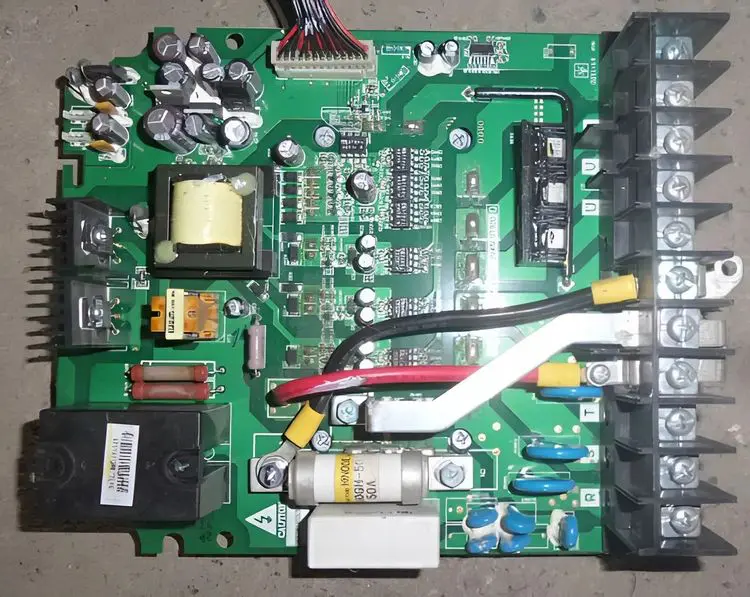

- Компонентный ремонт силовых блоков, плат управления, источников питания.
- Замену силовых модулей (IGBT-транзисторов, выпрямителей), конденсаторов, драйверов.
- Восстановление систем охлаждения (чистка, замена вентиляторов, нанесение термопасты).
- Тестирование и настройку оборудования после ремонта на специализированных стендах.
Диагностика и ремонт преобразователя частоты – это системная работа, требующая глубоких знаний, опыта и строгого соблюдения техники безопасности. Начинайте с простых проверок, последовательно углубляйтесь в изучение схемотехники, осваивайте навыки пайки и работы с измерительными приборами. Этот фундамент является основой для становления высококлассного специалиста в области ремонта промышленной электроники.
Обращайтесь к нам в компанию Remplata, если столкнулись со сложной неисправностью или нуждаетесь в профессиональной консультации. Мы гарантируем качественный и оперативный ремонт частотника с использованием современного оборудования и оригинальных компонентов.
