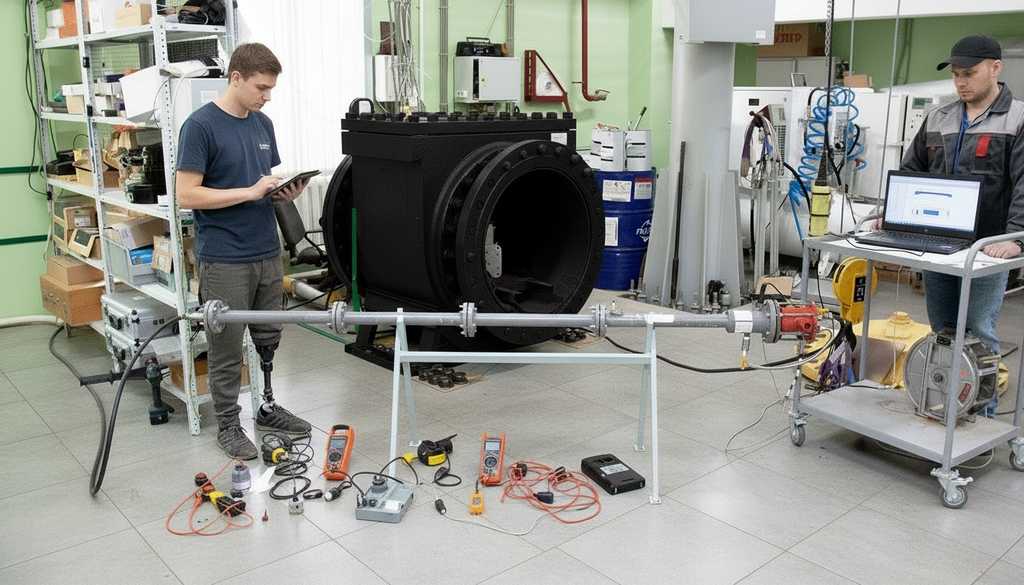

Специфика нефтегазодобычи, нефтепереработки, химической промышленности и объектов топливно-энергетического комплекса (ТЭК) накладывает жесткие ограничения на эксплуатацию любых технических средств. Наличие взрывоопасных газовых сред, паров и пыли требует применения специализированных технических решений. Взрывозащищенное электрооборудование (Ex) представляет собой особый класс устройств, призванных обеспечить бесперебойность технологических процессов и безопасность персонала на опасных производственных объектах (ОПО).
В условиях ухода с отечественного рынка западных производителей и возникшего дефицита новых оригинальных блоков, критически важной задачей для предприятий стало продление жизненного цикла и качественное восстановление существующего парка устройств. Инженеры компании Ремплата, опираясь на многолетний практический опыт, осуществляют квалифицированный ремонт и восстановление взрывозащищенного оборудования любой степени сложности, строго соблюдая государственные стандарты и регламенты промышленной безопасности.
Что такое Ex-оборудование и где оно применяется
Взрывозащищенное электрооборудование — это специализированные технические устройства, конструктивные особенности которых полностью исключают или существенно снижают вероятность воспламенения окружающей взрывоопасной среды при нормальных режимах работы или регламентированных аварийных ситуациях.
Основные отрасли применения данных систем охватывают добывающие и перерабатывающие предприятия, химические комбинаты, угольные шахты и объекты транспортировки углеводородов. Типичными примерами Ex-устройств, подлежащих регулярному техническому обслуживанию, выступают:
- Системы автоматизации и электроника для АГЗУ (автоматизированных групповых замерных установок), ремонт электронных плат которых требует особого подхода;
- Промышленные программируемые логические контроллеры (ПЛК) и модули ввода-вывода;
- Операторские панели (HMI), датчики давления, температуры и расхода;
- Импульсные блоки питания и искробарьеры.
Вся промышленная электроника данного класса классифицируется по международной и отечественной системе. Обязательная Ex-маркировка указывает на группу взрывоопасных смесей (I — рудничный газ, II — газы и пары, III — летучие частицы и пыль), температурный класс (от Т1 до Т6, определяющий максимальную температуру поверхности прибора) и присвоенный уровень взрывозащиты (например, Gb, Db, Mb).
Почему ремонт Ex-оборудования требует особого подхода
В отличие от стандартной общепромышленной автоматики, ремонт Ex-оборудования не допускает произвольной замены радиоэлектронных компонентов или модернизации схемотехники. Любое вмешательство должно осуществляться с безусловным сохранением заводских сертификационных характеристик взрывозащиты прибора. Подробные условия ремонта Ex-оборудования регламентируют все этапы восстановительных работ.
Правовой и технической основой проведения любых восстановительных работ в этой сфере выступают:
- Действующий технический регламент Таможенного союза — ТР ТС 012/2011, регламентирующий безопасность оборудования для эксплуатации во взрывоопасных средах;
- Межгосударственные нормативы серии ГОСТ Р МЭК 60079, устанавливающие требования к ремонту и проверке электротехнических устройств для взрывоопасных зон;
- Действующие нормативные правила Ростехнадзора и гл. 7.3 ПУЭ.
Некачественный или непрофессиональный ремонт, выполненный без учета специфики Ex-защиты, несет прямую угрозу возникновения техногенной катастрофы, влечет за собой жесткие санкции со стороны контролирующих органов, вплоть до полной остановки опасного производственного объекта, и ставит под угрозу жизни сотрудников.
Основные виды взрывозащиты и их особенности для ремонта
Технология ремонта электронных модулей определяется конструктивным исполнением и применённым в устройстве способом взрывозащиты. Инженеры сервисного центра выделяют четыре основных направления.
Искробезопасные цепи (Ex i)
Суть искробезопасной защиты — жёсткое ограничение электрической и тепловой энергии в цепи, исключающее возможность воспламенения взрывоопасной смеси от искры или нагрева. При восстановлении таких цепей обязательно применение сертифицированных полупроводников, прецизионных стабилитронов и резисторов с заданными параметрами, соответствующими исходной Ex-спецификации.
Взрывонепроницаемая оболочка (Ex d)
В данном случае прочный корпус прибора рассчитан на то, чтобы выдержать внутренний взрыв газа без разрушения оболочки и не допустить передачу пламени во внешнюю среду. Ключевые требования к герметизации Ex-оборудования этого типа — контроль микронных зазоров взрывонепроницаемых соединений (штрассов), целостность резьбовых стыков, использование специализированного крепежа высокой прочности и сертифицированных кабельных вводов.
Заполнение или герметизация компаундом (Ex m)
Подразумевает полную заливку электронных узлов печатной платы специальным полимерным или эпоксидным составом, полностью исключающим контакт токоведущих частей с внешней средой. Ремонт электроники химической промышленности и нефтегазового сектора с защитой «m» требует ювелирного удаления старого деградировавшего слоя, локализации и замены неисправных SMD-компонентов и последующей повторной заливки специализированным сертифицированным Ex-компаундом на вакуумном оборудовании для исключения образования пузырьков воздуха.
Защита вида «e» (повышенная надежность)
Направлена на исключение возможности возникновения искрения, электрических дуг или опасных температурных режимов на элементах, которые не генерируют их в штатном режиме. В процессе ремонта повышенное внимание уделяется состоянию изоляционных материалов, качеству клеммных соединений и строгому соблюдению воздушных зазоров между проводниками.
Диагностика Ex-оборудования — что нужно знать

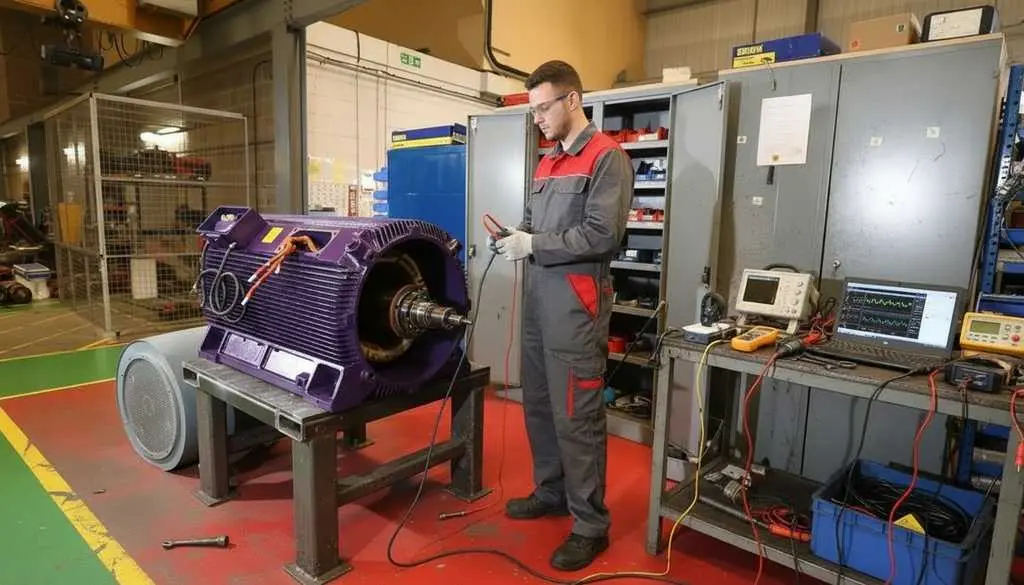

Технический аудит и поиск неисправностей во взрывозащищенных модулях проводятся с применением специализированных методов неразрушающего контроля и поверенного измерительного инструмента.
[Этапы экспертной диагностики Ex-устройств]:
Визуальный аудит корпуса ──> Контроль Ex-маркировки ──> Замер сопротивления изоляции ──> Проверка параметров искробезопасного барьераОсновные этапы комплексной диагностики включают в себя:
- Тщательный внешний осмотр на предмет микротрещин, коррозии, скрытых повреждений резьбы и эластичных уплотнителей;
- Проверку целостности искробезопасного барьера, измерение проходного сопротивления, токов утечки и напряжения стабилизации;
- Тестирование диэлектрической прочности и сопротивления изоляции обмоток и токоведущих дорожек.

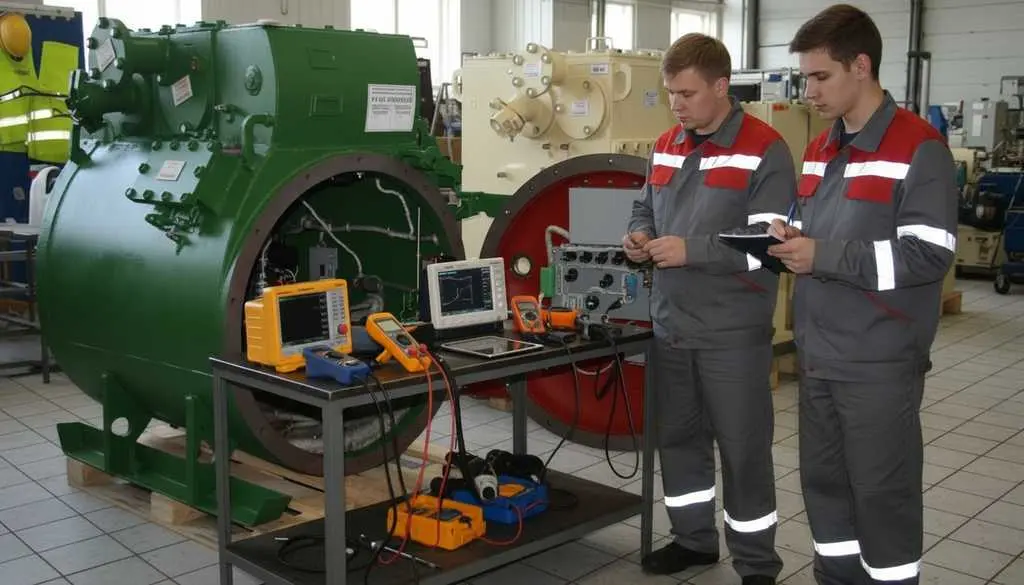

Технология ремонта Ex-оборудования
Процесс восстановления промышленной взрывозащищенной электроники в условиях сервисного центра разделен на четкие технологические этапы.
Демонтаж и дефектовка
Разборка блоков осуществляется на специализированных антистатических рабочих местах. При вскрытии взрывонепроницаемых оболочек контролируется сохранность шлифованных поверхностей стыков. Все выявленные отклонения фиксируются в дефектовочной ведомости.
Восстановление печатных плат и компонентов
Специалисты компании выполняют высокоточный компонентный ремонт плат для нефтегазового сектора. Заменяемые активные и пассивные элементы подбираются строго в соответствии с оригинальной Ex-спецификацией производителя. Температурные режимы пайки строго лимитируются, чтобы избежать тепловой деградации прилегающих защитных слоев текстолита.
Восстановление герметичности и защитных покрытий
Изношенные резиновые и силиконовые уплотнители заменяются на новые аналоги, имеющие сертификаты Ex-соответствия по температурному диапазону и стойкости к агрессивным средам. Корпусные детали обрабатываются антикоррозийными составами. Оболочки Ex d проходят обязательные пневматические или гидравлические испытания на герметичность под избыточным давлением.
Тестирование и проверка искробезопасных цепей
Финальный этап включает контроль выходных электрических параметров ограничительных цепей во всех режимах работы, включая имитацию короткого замыкания на линии датчиков. Проверяется надежность контуров заземления и стабильность параметров тепловыделения силовых компонентов.
Требования к документации и отчетности
Каждое восстановленное взрывозащищенное устройство снабжается полным пакетом технической документации. Клиенту предоставляется официальный акт выполненных работ, содержащий детальный перечень замененных электронных компонентов с указанием их партий и Ex-характеристик. К отчету прилагаются копии сертификатов соответствия на примененные материалы и расходные составы (компаунды, герметики). Наличие данных документов критически важно для главных инженеров ОПО при прохождении плановых проверок и аудитов со стороны инспекторов Ростехнадзора.
Почему ремонт Ex-оборудования стоит доверить Ремплата
Восстановление сложной промышленной электроники для взрывоопасных зон — это направление, требующее исключительной инженерной квалификации. Сервисный центр Ремплата выступает надежным партнером для предприятий нефтегазового и химического комплексов по всей России, предлагая ключевые преимущества:
- 12 лет опыта в области ремонта сложной промышленной электроники, систем автоматизации и ПЛК;
- Строгое соответствие нормативам: Все работы производятся в безусловном соответствии с требованиями ТР ТС 012/2011 и стандартов ГОСТ Р МЭК 60079;
- Сертифицированная компонентная база: Мы используем оригинальные комплектующие и Ex-материалы от проверенных поставщиков;
- Квалифицированный персонал: Инженеры компании прошли профильное обучение и обладают необходимыми допусками для работы со взрывозащищенным оборудованием;
- Экономическая выгода: Компонентный ремонт позволяет восстановить дорогостоящую плату или блок управления, избегая затрат на покупку нового узла целиком;
- Гарантия: На все замененные компоненты и выполненные работы предоставляется официальная гарантия.
Ремонт Ex-оборудования — ответственность и экспертиза
Ремонт взрывозащищенного оборудования — это сфера повышенной ответственности, где любые ошибки на этапе диагностики или пайки недопустимы, так как напрямую влияют на безопасность промышленного объекта. Доверяя восстановление Ex-аппаратуры экспертам, предприятие минимизирует риски аварий, сокращает время простоя технологических линий и существенно экономит бюджет на модернизацию.
