Затопление цеха, прорыв технологического трубопровода, неосторожная мойка под давлением или выпадение конденсата — вода попадает в электронику чаще, чем кажется. Распространенное заблуждение: после контакта с жидкостью промышленное оборудование остается только списать. Это не так — профессиональный компонентный ремонт электроники спасает до 80% залитых узлов, но фактор времени здесь абсолютно критичен.

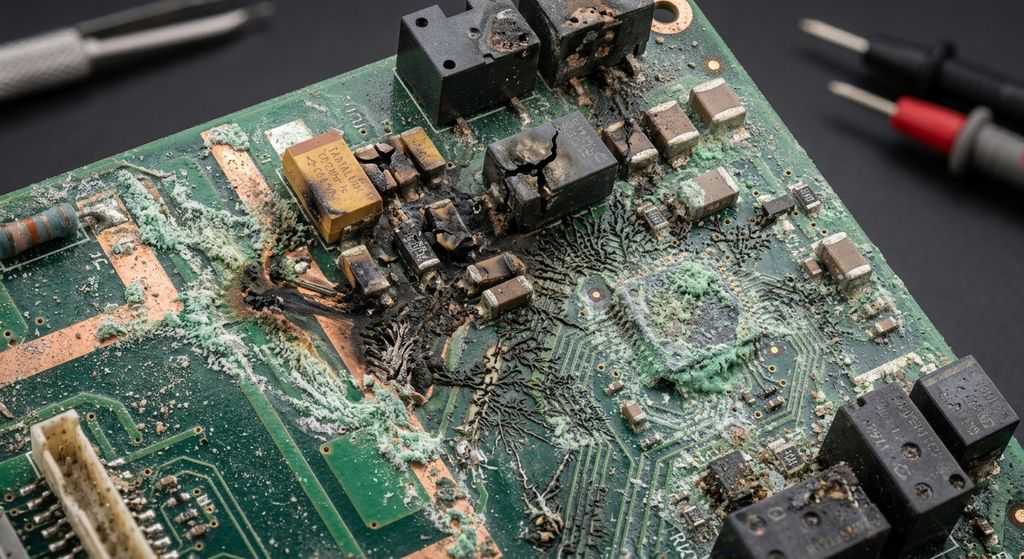

Как вода разрушает электронику: что происходит внутри
Вода без напряжения оставляет высокие шансы на полное восстановление, тогда как вода под напряжением вызывает электролиз и разрушает плату за считанные минуты.
Когда жидкость контактирует с компонентами под потенциалом, запускается каскад деструктивных процессов:
- Электрохимический электролиз. Напряжение превращает воду с растворенными солями в электролит: медь с токоведущих дорожек мгновенно растворяется и оседает на соседних проводниках в виде проводящих мостиков.
- Гальваническая коррозия. Контакт разнородных металлов (медь дорожек, олово припоя, никелевые выводы) в присутствии влаги формирует гальваническую пару, ускоренно разъедающую контактные площадки.
- Рост дендритов. Миграция ионов металла приводит к кристаллизации древовидных проводящих структур между выводами, вызывая короткое замыкание от воды на плате.
- Подпленочный конденсат под BGA-чипами. Капиллярный эффект затягивает влагу под корпуса процессоров и контроллеров, где она сохраняется неделями, разрушая микроскопические шариковые выводы без видимых внешних проявлений.
Три типичных сценария затопления
Шансы на успешное восстановление промышленного оборудования после влаги напрямую зависят от источника попадания жидкости и скорости обесточивания.
| Сценарий | Что чаще страдает | Шансы на ремонт |
|---|---|---|
| Затопление цеха (авария трубопровода, наводнение) | Блоки питания, частотные преобразователи, ПЛК в нижних шкафах | Средние (зависит от времени до полного снятия питания) |
| Мойка под давлением (санобработка оборудования) | Панели оператора (HMI), оптические энкодеры, промышленные ПК | Высокие (при оперативной изоляции и сушке) |
| Выпадение конденсата (перепад температур, холодный пуск) | Контроллеры, платы управления в условно герметичных шкафах | Высокие (повреждения носят локальный характер) |
Аварийное затопление цеха
Вода поднимается снизу, поэтому первыми под удар попадают вводные силовые модули, массивные дроссели и частотные преобразователи. Главная опасность — длительное нахождение плат в грязной технической воде с высоким содержанием солей.
Технологическая мойка под давлением
Струя под давлением пробивает штатные уплотнения IP54/IP65. Влага попадает в зазоры защитных стекол HMI-панелей, энкодеры и вентиляционные отверстия серводвигателей. Оборудование часто заливает в горячем состоянии, из-за чего влага мгновенно засасывается внутрь остывающего корпуса.
Образование конденсата
Случается в переходные сезоны или при резком перепаде температур в неотапливаемых цехах. Влага конденсируется в замкнутом объеме шкафа, вызывая точечные пробои и ложные срабатывания логики контроллеров при утреннем пуске линии.
Что можно спасти, а что уже нет
Ремонтопригодность узла определяется его конструкцией и глубиной проникновения окислов во внутренние структуры компонентов.
| Компонент | Шанс восстановления | Почему |
|---|---|---|
| Многослойная печатная плата | Высокий | Если дорожки внутренних слоев не выгорели при электролизе, плата отмывается и пропаивается. |
| Электролитические конденсаторы | Низкий | Разгерметизация и реакция электролита с водой требуют превентивной тотальной замены. |
| BGA-микросхемы и процессоры | Средний | Требуется обязательный демонтаж, реболлинг (замена шариковых выводов) и ультразвуковая очистка. |
| Реле и силовые контакторы | Высокий | Механические узлы легко разбираются, сушатся и зачищаются от окислов. |
| Трансформаторы и дроссели | Средний | Вода в межвитковой изоляции требует многочасовой вакуумной сушки для предотвращения пробоя. |
| Оптические энкодеры | Низкий | Помутнение стеклянного растрового диска и зеркал фотоприемника делает узел неремонтопригодным. |
| Сенсорные экраны и матрицы HMI | Низкий | Длительный контакт расслаивает поляризаторы и склеивающие слои тачскрина. |
| Клеммные колодки и разъемы | Высокий | Очищаются в ультразвуке и обрабатываются антикоррозийными составами. |
Чек-лист: первые действия при попадании воды в оборудование
Правильные первичные действия на производстве определяют, обойдется ли инцидент локальной чисткой или приведет к полной замене агрегата.
- Обесточьте шкаф немедленно. Отключите вводной автомат. Отсутствие разности потенциалов останавливает процесс электролиза.
- Категорически запрещено включать «для проверки». Любая попытка подать напряжение на влажную плату выжигает дорожки и пробивает процессорные ядра.
- Удалите поверхностную воду. Промокните видимую жидкость салфетками или ветошью без трения, чтобы не повредить SMD-компоненты.
- Извлеките модуль из корпуса. Вода всегда скапливается в технологических нишах, под радиаторами и внутри разъемов.
- Не используйте строительный или бытовой фен. Направленный поток горячего воздуха загоняет капли глубже под BGA-чипы и деформирует текстолит.
- Упакуйте модуль в герметичный пакет с силикагелем. Это замедлит окисление меди во время транспортировки.
- Передайте плату в сервисный центр в первые 24 часа. Коррозия развивается лавинообразно: на 3 — 5 день разрушения переходят на внутренние слои платы.
Как мы диагностируем залитую электронику
Восстановление электроники после залития требует лабораторного оборудования и строгого соблюдения регламента:
- Оптическая микроскопия. Инженер осматривает плату под увеличением до 50x, фиксируя очаги коррозии, высолы солей и повреждения металлизации межслойных переходов.
- Вакуумная сушка в термокамере. Блок помещается в сушильный шкаф с контролируемым вакуумом и температурой, что позволяет выпарить влагу из глубоких слоев текстолита и из-под BGA без температурного стресса.

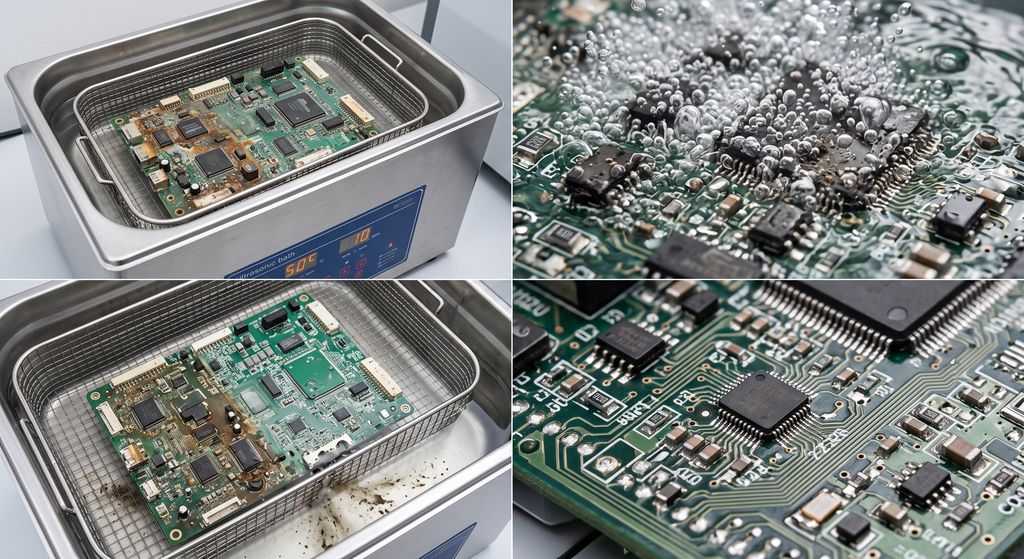

- Ультразвуковая химическая очистка. Плата промывается в деионизированной воде со специализированными ПАВ и нейтрализаторами окислов, удаляющими соли из труднодоступных зон.
- Компонентная диагностика цепей. Поиск обрывов, измерение импеданса шин питания, проверка сигнатурным анализом на наличие скрытых коротких замыканий.
- Компонентный ремонт. Замена пробитых полупроводников, восстановление отгнивших дорожек микропроводниками под микроскопом, нанесение нового защитного лака.
- Стендовые испытания под нагрузкой. Финальный прогон устройства на динамическом стенде с симуляцией реальных рабочих циклов станка.
Кейсы из практики Ремплата
Кейс 1: Затопление цеха пищевого комбината
- Оборудование: частотный преобразователь ABB (75 кВт), ПЛК Siemens S7-300, панель оператора.
- Ситуация: Прорыв водопровода, вода залила нижний отсек шкафа управления. Линию обесточили через 10 минут.
- Диагностика: Окисление клемм, локальный электролиз на двух сигнальных дорожках ПЛК, залитие силовой части инвертора.
- Результат: Выполнен ремонт частотного преобразователя после попадания воды (замена драйверов, ультразвуковая чистка), восстановлены дорожки ПЛК, заменено сенсорное стекло HMI.
- Срок: 5 рабочих дней. Стоимость ремонта составила 25% от цены нового комплекта (экономия в 4 раза).
Кейс 2: Санобработка станка ЧПУ под давлением
- Оборудование: Промышленный компьютер, энкодер Heidenhain.
- Ситуация: Струя мойки высокого давления пробила сальник поворотного узла и вентиляционную решетку стойки.
- Диагностика: Полное помутнение растрового диска энкодера; следы конденсата на материнской плате ПК.
- Результат: ПК полностью очищен и запущен. Для оптического датчика выполнен оперативный подбор функционального аналога энкодера взамен дефицитного оригинала.
- Срок: 3 дня (ПК), 7 дней (поставка и адаптация аналога).
Кейс 3: Весенний конденсат в шкафу управления
- Оборудование: Импульсный блок питания 24V, программируемый контроллер ОВЕН.
- Ситуация: Резкий температурный перепад в неотапливаемом складе вызвал выпадение росы внутри герметичного шкафа при утреннем старте.
- Диагностика: Пробой первичной цепи блока питания, следы поверхностного конденсата на модуле ПЛК.
- Результат: Замена ШИМ-контроллера и силового транзистора в БП, сушка и профилактическое покрытие контроллера влагозащитным компаундом.
- Срок: 2 рабочих дня.
Когда ремонт после влаги уже не имеет смысла
Мы придерживаеся открытого инженерного подхода: если восстановление нерентабельно или не гарантирует надежность, мы прямо сообщаем об этом заказчику.
Ремонт нецелесообразен, если:
- Произошел сквозной электролиз многослойного текстолита с межслойным прогаром (разрушение 4 и более слоев).
- Сенсорная панель или дисплей находились в воде под напряжением более 48 часов с полным разрушением матричных шлейфов.
- Корпуса заказных ASIC/BGA-чипов растрескались от гидроудара или перегрева.
В этих сценариях проводится TCO-анализ: ремонт или утилизация с последующим подбором компонентного аналога для минимизации простоя линии.
Профилактика: как защитить шкафы от влаги
Предотвратить попадание воды в промышленную электронику значительно дешевле, чем устранять последствия аварий:
- Контроль степени защиты. Используйте шкафы с реальным классом защиты не ниже IP54 для запыленных зон и IP65/IP66 для цехов с влажной уборкой.
- Монтаж нагревателей с гигростатом. Установка шкафных конвекционных нагревателей исключает точку росы и появление конденсата при перепадах температур.
- Конформное покрытие плат. Нанесение полиуретановых или акриловых защитных лаков защищает медь от коррозии даже при прямом контакте с каплями влаги.
- Высотное зонирование. Размещайте частотные преобразователи, ПЛК и блоки питания на высоте не менее 30 — 50 см от базового уровня пола цеха.
- Герметизация кабельных вводов. Регулярно проверяйте эластичность уплотнителей дверей и затяжку кабельных сальников (гермовводов).
