Серводрайвер выполняет роль связующего звена между управляющей программой и исполнительным механизмом, отвечая за точность позиционирования в станках с ЧПУ, роботизированных комплексах и конвейерных линиях. Его отказ парализует всю производственную ячейку.
Каждая остановка из-за поломки сервоусилителя напрямую влияет на экономические показатели. Однако методичный и грамотный алгоритм диагностики, применяемый к любым моделям — от Mitsubishi MR-J2S и Yaskawa SGDH до FANUC A06B — дает возможность значительно ускорить процесс поиска дефекта и последующего ввода агрегата в эксплуатацию.
Структурная диагностика неисправностей сервоприводов
Эффективное восстановление работоспособности начинается с последовательного анализа. Следующий алгоритм поможет локализовать проблему.
Шаг 1: Определение симптомов сбоя
Первоначальная задача — точно зафиксировать внешние признаки поломки. Ключевые симптомы, на которые следует обратить первоочередное внимание:
- Появление аварийного кода на дисплее управляющего модуля.
- Отказ двигателя реагировать на команды, возникновение вибрации или рывков при работе.
- Немотивированный останов в середине рабочего цикла.
- Появление запаха гари, чрезмерный нагрев корпуса или видимые следы перегрева (потемнение, деформация).
- Полное отсутствие реакции на включение: не горят светодиоды, нет звуков работы внутренних реле.
Профессиональный совет: Перед любыми действиями зафиксируйте три параметра: полную маркировку устройства (модель и серийный номер), текущий код аварии на дисплее и обстоятельства сбоя (что делало оборудование в момент остановки). Эта информация служит фундаментом для точной диагностики и экономит значительное время.
Шаг 2: Проверка внешних факторов: питание, коммутации, соединения
Прежде чем углубляться в сложную диагностику, следует исключить простые, но частые причины отказов, связанные с внешней обвязкой.
Выполните трехступенчатую проверку периферии:
- Контроль входных сетевых параметров. Измерьте мультиметром уровень и стабильность напряжения непосредственно на клеммах питания серводрайвера.
- Ревизия всех электрических соединений. Проведите тщательный осмотр контактных групп, разъемов и клеммников, ища признаки подгорания, коррозии или недостаточной затяжки.
- Тест на целостность изоляции и отсутствие КЗ. Используйте мегомметр для проверки силового кабеля и обмоток двигателя на предмет пробоя или замыкания, которые являются частой причиной аварийных отключений.
Наглядный случай: Например, авария с индикацией «A.C» на сервоусилителе Yaskawa SGDH в 80% ситуаций вызвана обнаружением контроллером короткого замыкания в нагрузке (двигателе) либо неверной коммутацией фаз.
Ключевой аспект для надежности: Корректное защитное заземление — обязательное условие, в особенности для эксплуатации приводов предыдущих поколений, к которым относится Mitsubishi MR-J2S. Регулярно инспектируйте состояние заземляющей шины и экрана кабелей после транспортировки или проведения ремонтных работ на линии.
Шаг 3: Интерпретация сигналов неисправности: работа с кодами ошибок
Коды ошибок — это прямой язык общения устройства с инженером. Интерпретация этих сообщений по справочнику для конкретной модели является основой диагностики.
Распространенные неисправности по производителям:

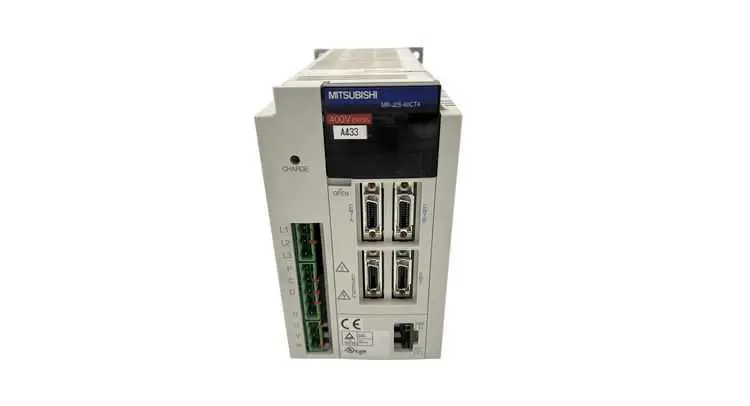

- Серводрайверы Mitsubishi MR‑J2S
- AL.37 — перегрузка в режиме торможения.
- AL.33 — сбой связи с энкодером.
- Отсутствие индикации — вероятный отказ блока питания или перегорание предохранительного элемента.

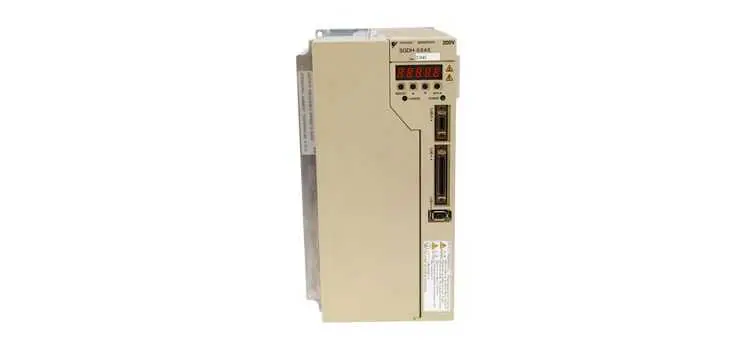

- Сервоприводы Yaskawa SGDH
- A.C — замыкание в силовой цепи.
- A.E — превышение допустимого уровня напряжения в шине постоянного тока.
- Горение красного светодиода — указывает на внутреннюю неисправность модуля.
- Сервоусилители FANUC A06B
- AL‑1 — перегрузка по току.
- AL‑3 — неисправность в регенеративной цепи.
- Нет индикации — возможен сбой на плате управления или в цепи электропитания.
Совет: Во многих современных моделях ведется журнал аварий. Его анализ помогает выявить повторяющиеся проблемы, связанные, например, с перепадами температуры, вибрацией или нестабильностью сетевого напряжения.
Из практики: Постоянное срабатывание защиты по коду «A.C» было устранено после обнаружения скрытого повреждения моторного кабеля, который периодически замыкал на корпус станка.
Шаг 4: Диагностика серводвигателя
Привод и двигатель функционируют как единый комплекс. Нередко причина аварии кроется не в управляющем модуле, а в электродвигателе (межвитковое замыкание, разрушение изоляции, неисправность датчика обратной связи).
Для валидации исправности серводвигателя применяют два основных метода:
- Стендовая проверка с использованием эталонного узла. Временная установка заведомо рабочего двигателя позволяет мгновенно подтвердить или опровергнуть его причастность к неисправности.
- Аппаратные электротехнические замеры. Контроль сопротивления изоляции обмоток относительно корпуса и между собой с помощью мегаомметра выявляет пробои и межвитковые замыкания.
Нюансы диагностики в зависимости от производителя:

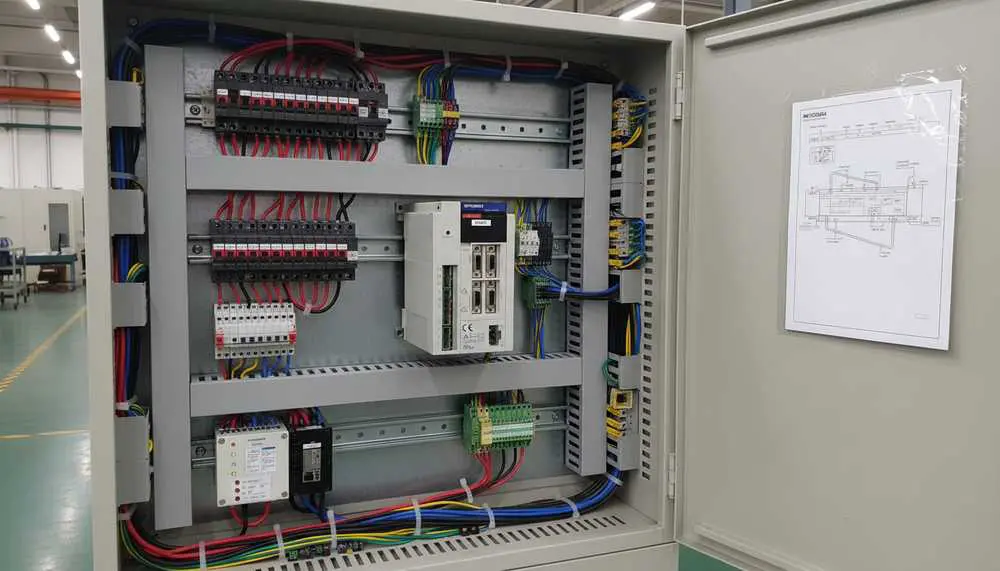

- Mitsubishi MR‑J2S: Уязвимым местом часто является цепь энкодера. Приоритетная задача — инспекция разъемов и целостности жгута датчика обратной связи.

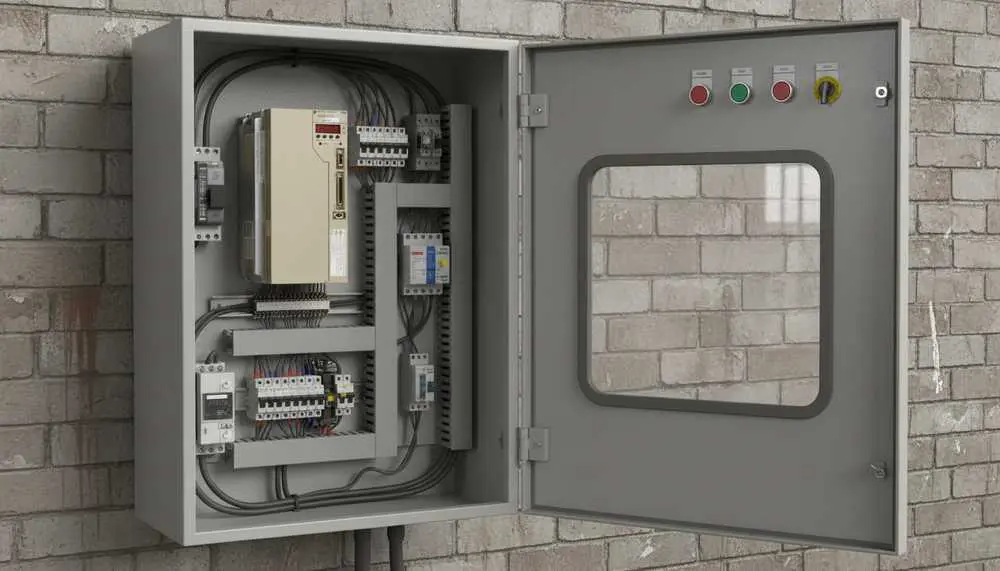

- Yaskawa SGDH: При регистрации кодов A.E (перенапряжение) или A.C (замыкание) в первую очередь рекомендуется прозвонить обмотки двигателя на предмет нарушения распайки или повреждения.

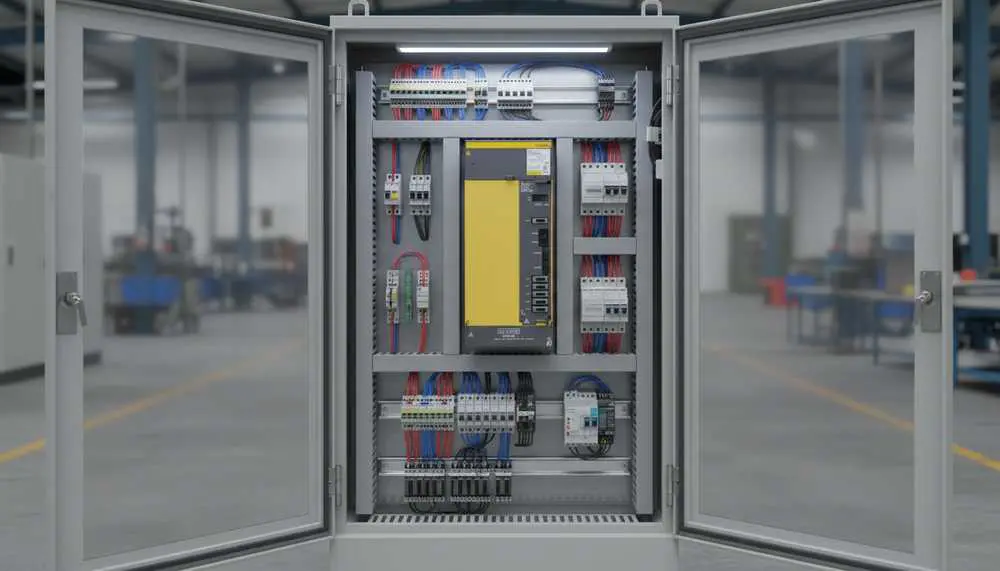

- FANUC A06B: Здесь типичным сценарием является выход из строя силового каскада драйвера вследствие пробоя изоляции на корпус в подключенном двигателе.
Профессиональная поддержка: Специалисты компании Remplata предлагают комплексное тестирование связки «серводвигатель — сервоусилитель» на специальном стенде. Эта услуга позволяет точно локализовать источник проблемы до начала разборки или ремонта, что экономит время и ресурсы.
Услуги компании Remplata по восстановлению промышленной электроники
Наш сервисный центр специализируется на компонентном ремонте сложных электронных устройств, включая все перечисленные модели серводрайверов. Мы предлагаем:
- Полную диагностику на современном оборудовании для выявления истинной причины поломки.
- Восстановление на компонентном уровне с заменой микросхем, силовых ключей, конденсаторов и других элементов.
- Гарантию на все выполненные работы и установленные комплектующие.
- Оперативную логистику по всей территории России для минимизации вашего простоя.
Выбор стратегии: ремонт, замена модуля или углубленная проверка
После диагностики необходимо принять взвешенное решение о дальнейших действиях.
Компонентный ремонт целесообразен, если:
- Выявлен четкий внутренний дефект (вздутые конденсаторы, прогоревшие дорожки, сгоревшие силовые транзисторы).
- Модель оборудования снята с производства, редкая или ее замена сопряжена с большими затратами.
- Существует возможность вывести линию на плановый простой для проведения восстановительных работ.
Замена сервоусилителя является предпочтительным вариантом, когда:
- Аварийные ситуации повторяются многократно после ремонта.
- Наличие грубых механических или термических повреждений компонентов (оплавление, сколы, трещины на печатных платах).
- Ситуация, требующая немедленного возобновления работы технологической линии, когда сроки проведения ремонта неприемлемы.
- Проведение плановой модернизации производства, в рамках которой устаревшие модели приводов меняются на современные.
Ситуации, требующие расширенной инженерной диагностики:
К углубленному анализу прибегают тогда, когда проблема имеет неявный, эпизодический характер, и стандартные процедуры не выявляют однозначной причины.
- Предыдущие попытки замены узлов не привели к устранению сбоя.
- Есть основания предполагать влияние внешних дестабилизирующих факторов: проблем с заземлением, электромагнитных помех или нештатных условий эксплуатации.
Системный подход к устранению неполадок сервоприводов позволяет минимизировать время простоя технологического оборудования и оптимизировать финансовые расходы на его обслуживание. Последовательная проверка внешних цепей, анализ кодов неисправностей и грамотная диагностика двигателя в совокупности дают точное понимание причины отказа и помогают выбрать наиболее эффективный и экономичный путь восстановления.
Обращайтесь к нам — специалисты компании Remplata обладают многолетним опытом и необходимым оборудованием, чтобы вернуть ваше оборудование в строй быстро и с гарантией надежности.
