Технология BGA (Ball Grid Array) представляет собой современный формат корпуса интегральных микросхем, где контактные элементы выполнены в виде микрошариков припоя, расположенных матрицей на нижней плоскости устройства. Такое конструктивное решение обеспечивает максимальную плотность компоновки электронных компонентов, но предъявляет повышенные требования к квалификации специалистов при выполнении ремонтных операций.
Технологический процесс перепайки BGA-устройств
Процедура замены шариковых матриц включает несколько технологических этапов, каждый из которых требует профессионального подхода и применения специализированного инструментария.

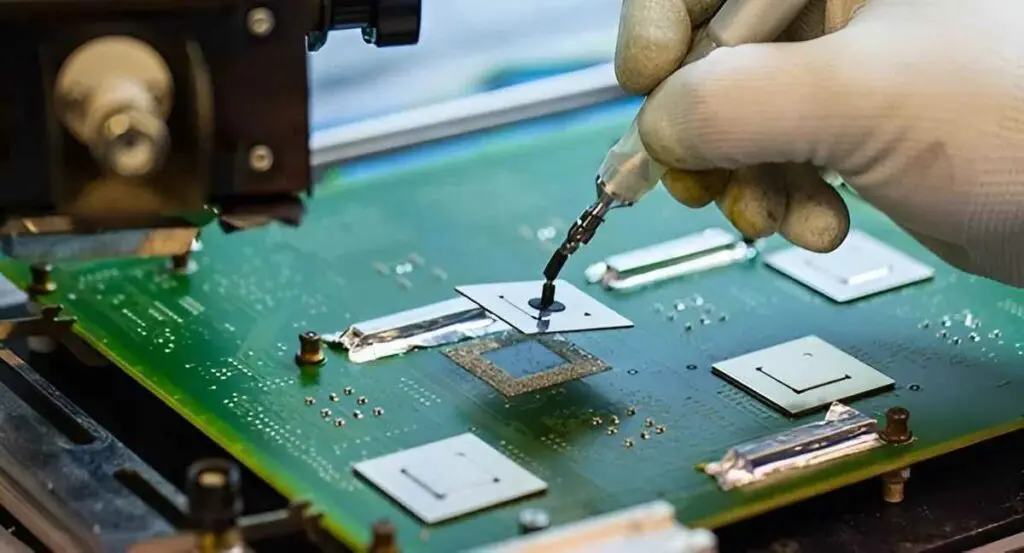

Демонтажные работы
Аккуратное извлечение BGA-микросхемы с печатной платы требует:
- Использования термопинцета или паяльной станции — для равномерного температурного воздействия;
- Специализированного флюс-геля — обеспечивающего защиту от окисления и улучшающего адгезию;
- Оптического контроля через цифровой микроскоп или увеличительную лупу.
Подготовка монтажной площадки
После демонтажа необходимо:
- Очистить контактные площадки от остатков припоя;
- Обезжирить поверхность специальными составами;
- Провести визуальный контроль качества подготовки.

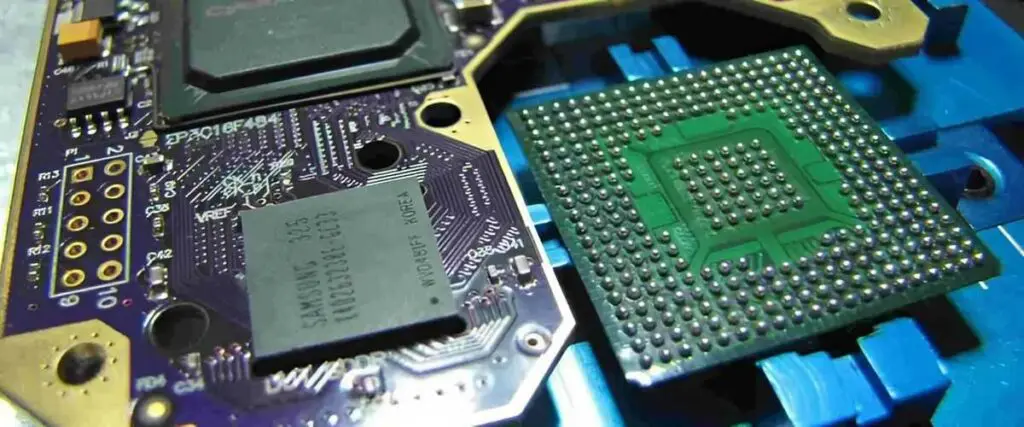

Процедура реболлинга
Технология восстановления контактных шариков включает:
- Нанесение пастообразного флюса;
- Распределение свинцовых шариков по матрице;
- Термическую обработку для фиксации элементов.
Монтажные работы
Установка компонента требует:
- Точного позиционирования по ориентационным меткам;
- Контроля температурного режима нагрева;
- Визуального контроля качества пайки.
Специализированное оборудование
Для качественного выполнения работ требуется:
- Термовоздушные станции с цифровым управлением;
- Прецизионные паяльные системы;
- Оптические приборы контроля;
- Профессиональные химические составы.
Преимущества сотрудничества с Rempalata
Компания Rempalata предлагает полный спектр услуг по обслуживанию промышленного электрооборудования:
- Комплексном ремонте промышленного электрооборудования;
- Восстановлении BGA-компонентов любой сложности;
- Диагностике и ремонте многослойных печатных плат;
- Техническом консультировании по вопросам пайки.
Для получения консультации оставляйте заявку на официальном сайте или связывайтесь с нашими менеджерами. Гарантируем качественное выполнение работ с соблюдением всех технических регламентов.
Обращайтесь по вопросам восстановительного ремонта промышленного оборудования!
