В современных промышленных реалиях приоритетом номер один становится обеспечение безопасности. Это давно перестало быть простой бюрократической процедурой и превратилось в базовый принцип создания отказоустойчивых и защищённых производственных контуров. Выбор между стандартным и безопасным программируемым логическим контроллером (ПЛК) — это стратегическое решение, которое напрямую влияет на соответствие нормативам, бесперебойность работы и, что самое важное, на защиту персонала. Ошибка на этапе проектирования может привести к незапланированным простоям, финансовым потерям и созданию опасных условий труда.
В этом материале мы проведём детальное сравнение двух типов контроллеров, рассмотрим их архитектурные и функциональные особенности, определим области целесообразного применения и дадим практические рекомендации по выбору. Это позволит вам обоснованно подойти к автоматизации и минимизировать потенциальные риски.
Функциональное назначение: базовое управление vs. гарантированная безопасность

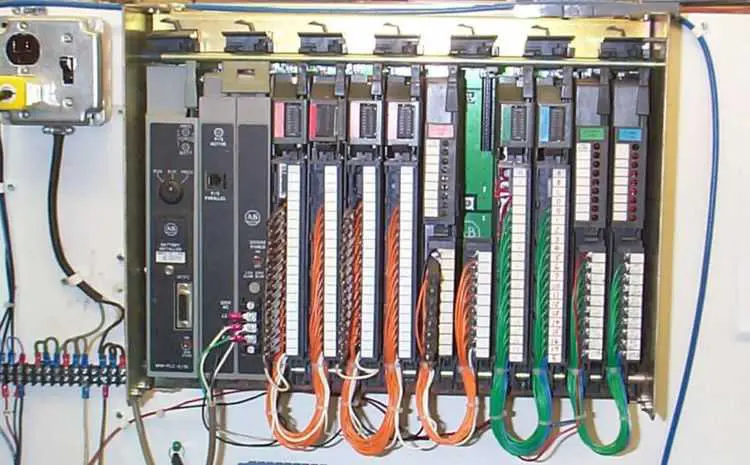

Стандартный программируемый логический контроллер
Данный тип устройств предназначен для решения классических задач автоматизации технологических процессов.
- Выполнение типовых операций: управление электроприводами, обработка сигналов с датчиковой аппаратуры, реализация последовательностей операций, организация обмена данными в сети.
- Работа по цикличному алгоритму: опрос входов, исполнение пользовательской программы, обновление состояний выходов.
- Возможность диагностики ряда ошибок, однако отсутствие гарантий, что при серьёзном сбое система перейдёт в предопределённое безопасное состояние.
- Соответствие общим промышленным стандартам на надёжность, но не специальным нормативам в области функциональной безопасности.

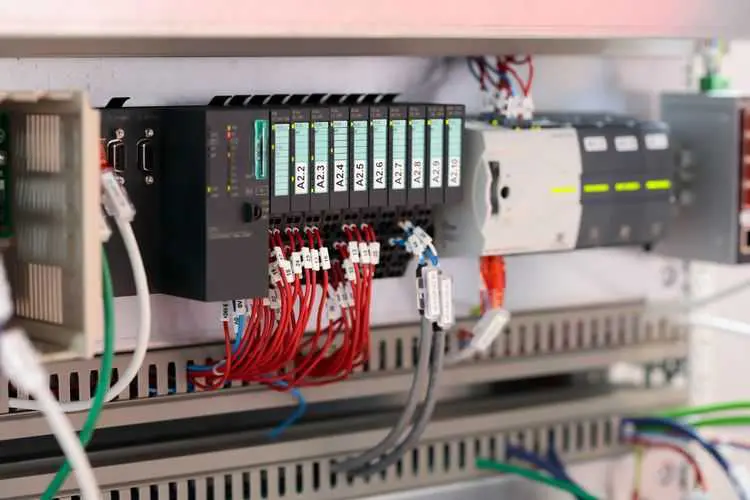

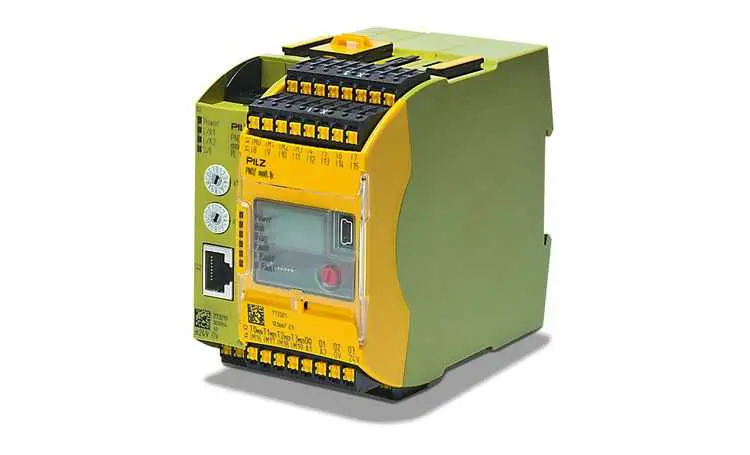

Безопасный программируемый логический контроллер
Это специализированное устройство, чья основная задача — реализация критически важных функций защиты людей и оборудования.
- Управление системами аварийного останова (например, кнопки E-Stop), защитными ограждениями с контролем доступа, устройствами двурукого управления, безопасными ограничителями параметров движения.
- Способность корректно обрабатывать сбои: при обнаружении неисправности в любом компоненте (процессоре, памяти, каналах ввода-вывода) контроллер гарантированно переводит систему в безопасное состояние.
- Применение отказоустойчивых архитектурных решений: дублированные вычислительные каналы (Dual‑Channel) или избыточные процессоры с непрерывным взаимным контролем результатов вычислений.
- Наличие официальных международных сертификатов, подтверждающих соответствие ключевым нормативам в сфере функциональной безопасности: IEC 61508 (степени полноты безопасности SIL 2/3), ISO 13849-1 (уровни эксплуатационных характеристик PLd/PLe).
Фундаментальное различие: Обычный контроллер создан для условий штатной работы системы. Безопасный ПЛК изначально проектируется, исходя из теории возможных отказов, и содержит механизмы для их парирования без ущерба для людей и оборудования.
Аппаратная архитектура и принципы резервирования
Несмотря на возможное внешнее сходство, внутреннее устройство этих устройств имеет принципиальную разницу. Конструктивные особенности безопасного ПЛК как раз и служат гарантией перехода всей управляемой системы в предопределённое безопасное состояние в случае нештатной ситуации.

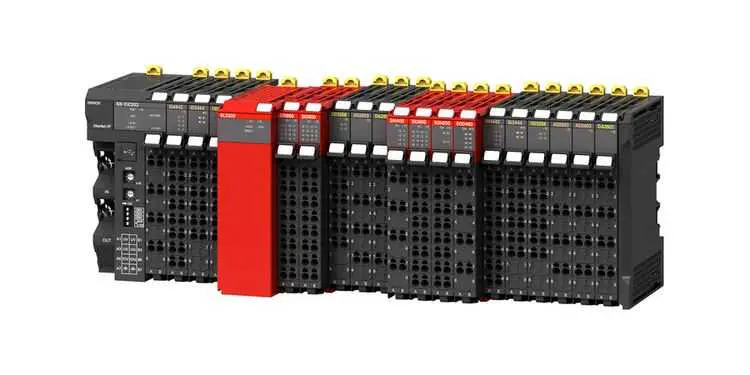

Основные аппаратные отличия безопасных контроллеров
- Избыточные вычислительные модули. Два или более независимых процессора параллельно исполняют одну и ту же логическую программу и постоянно сверяют полученные результаты. Любое расхождение трактуется как отказ и ведёт к немедленной остановке.
- Автономные цепи обеспечения безопасности. Специальные модули безопасного ввода-вывода (Safe I/O) имеют собственную архитектуру, позволяющую им функционировать и выполнять команды остановки даже при полном отказе основной управляющей логики.
- Расширенные системы самоконтроля и диагностики. Они подразумевают постоянный мониторинг времени выполнения циклов (с использованием сторожевого таймера), верификацию целостности данных в памяти и автоматическую проверку каналов ввода-вывода. Выявление любой ошибки влечёт за собой немедленную активацию процедуры безопасного останова.
- Выходные цепи, обеспечивающие безопасность. Классический пример — каналы безопасного отключения момента (Safe Torque Off, STO). Они физически разрывают силовые цепи электроприводов по двум независимым путям, что полностью исключает возможность самопроизвольного включения.
Сравнение на практике: Если в рабочей зоне промышленного робота будет пересечена световая защитная завеса, стандартный контроллер ограничится записью этого инцидента в системный журнал. Безопасный ПЛК в ту же секунду отправит команду на останов всех движений, аппаратно проверит факт остановки приводов и наложит запрет на повторный запуск, пока не будет сброшена и подтверждена причина блокировки.
Программирование, программное обеспечение и диагностика
Среды разработки и их особенности
- Для программирования стандартных ПЛК применяются привычные инженерам языки (лестничные диаграммы LD, функциональные блоки FBD, структурированный текст ST). Внесение изменений в программу в процессе эксплуатации, как правило, не имеет жёстких ограничений.
- Разработка программ для безопасных ПЛК ведётся с использованием сертифицированных библиотек функциональных блоков. Доступ к редактированию «безопасной» части программы строго контролируется, требует специальных прав доступа и, как правило, невозможен во время выполнения задачи. Эта логика обычно изолирована в отдельный, защищённый раздел проекта.
Конкретный пример: В рамках программной среды для семейства контроллеров GuardLogix (Rockwell Automation) стандартная и безопасная логика выполняются параллельно. Однако для модификации раздела, ответственного за безопасность, требуется отдельная авторизация, а сам код защищён от случайных или несанкционированных изменений.
Диагностика неисправностей и ведение журналов событий
- Обычный программируемый контроллер, как правило, фиксирует ошибки в системном журнале, но часто продолжает работу, что в некоторых ситуациях может привести к развитию аварии.
- Безопасный ПЛК осуществляет непрерывный мониторинг всех ключевых параметров системы. При обнаружении несоответствия активируется запрограммированная последовательность безопасного останова. Все значимые события, касающиеся безопасности (остановы, сбросы, ошибки), фиксируются в детальном журнале для последующего разбора и аудита.
Соответствие стандартам здесь проявляется и в программной сфере: обязательное ведение истории изменений, защита от несанкционированной модификации кода и использование цифровой подписи для проекта.
Области применения: когда необходим каждый тип контроллера
Внедрение безопасного программируемого логического контроллера является не просто рекомендацией, а строгой необходимостью в следующих сценариях:
- Автоматизация участков, где возможен прямой контакт персонала с механизмами (роботизированные сборочные комплексы, зоны загрузки/обслуживания станков).
- Управление оборудованием с повышенным уровнем потенциальной опасности (гидравлические прессы, кузнечно-штамповочные машины, высокоскоростные конвейерные линии, смесители).
- Внедрение в систему промышленных сетей, поддерживающих протоколы функциональной безопасности (такие как CIP Safety, PROFIsafe, FSoE).
- Требование обязательного прохождения сертификации производственного объекта или проверок контролирующих органов по промышленной безопасности.
- Модернизация и перевод на программируемую основу устаревших схем защиты, построенных на релейных или дискретных элементах.
Использование стандартного ПЛК является обоснованным решением, когда:
- Доступ персонала к движущимся частям исключён за счёт монтажа капитальных ограждений, соответствующих всем техническим регламентам.
- Реализуется автоматизация процесса с пренебрежимо низким уровнем риска (к примеру, управление насосными станциями или вспомогательными транспортёрами).
- В системе отсутствуют механические компоненты, способные нанести травму.
Важное замечание: Даже в системах с внешней защитой грамотно проведённый анализ профессиональных рисков часто указывает на необходимость добавления элементов функциональной безопасности, особенно при наличии подвижных узлов.
Критерии выбора: практическое руководство
Стандартный ПЛК будет оптимальным выбором для проекта, если:
- Основные задачи сводятся к управлению последовательностью операций, сбору данных и сетевому обмену.
- Защита людей обеспечивается исключительно физическими барьерами и механическими средствами.
- В рамках автоматизируемого контура не предусмотрено выполнение функций, непосредственно связанных с безопасностью персонала.
Безопасный ПЛК требуется в случаях, когда:
- Техническое задание включает функции аварийного останова, контроля доступа в опасные зоны, использование бесконтактных средств защиты (световые завесы, лазерные сканеры).
- Существует прямое требование нормативных документов о соответствии определённому уровню SIL (Security Integrity Level) или PL (Performance Level).
- Проводится замена устаревших релейных шкафов безопасности на современное программируемое решение.
- Необходим централизованный сбор, мониторинг и архивирование всех событий, связанных с безопасностью, для отчётности и анализа.
Обеспечение надёжной эксплуатации: услуги компании Remplata
Стабильная работа оборудования — основа бесперебойного производства. В условиях высокой нагрузки, сложных сред эксплуатации и естественного старения даже самые надёжные компоненты могут выходить из строя. Компания Remplata специализируется на комплексной технической поддержке систем промышленной автоматизации, предлагая профессиональные услуги по их восстановлению и обслуживанию.
Наши ключевые компетенции включают:
- Восстановление промышленной электроники на компонентном уровне. Наша работа включает ремонт как обычных, так и безопасных программируемых логических контроллеров, а также их периферийных модулей: центральных процессоров, источников питания, специализированных карт ввода-вывода сигналов.
- Всестороннюю диагностику для выявления причин поломок, возникших из-за электростатического разряда, перегрузок по питанию, токовых перегрузок или вибрационных воздействий.
- Реставрацию схемотехники и алгоритмического обеспечения, которые реализуют функции гарантированной безопасности.
- Консультационную поддержку по вопросам выбора, внедрения и последующего сервисного обслуживания систем управления, в том числе построенных на базе программируемых контроллеров (PLC) разных брендов.
Наша инженерная служба имеет всю необходимую экспертизу и оснащение для проведения качественного ремонта безопасных ПЛК и аналогичной сложной техники. Мы обеспечиваем сжатые сроки восстановления оборудования с предоставлением гарантии на выполненные работы. География нашей деятельности охватывает всю территорию России, что даёт нам возможность оперативно реагировать на запросы заказчиков.
Различие между обычным и безопасным программируемым контроллером лежит гораздо глубже, чем просто в схемотехнических решениях. Это вопрос разной философии проектирования: от управления процессом — к активному управлению рисками. Понимание этой разницы и грамотное применение каждого типа устройств в соответствии с анализом рисков является краеугольным камнем современной, ответственной и эффективной промышленной автоматизации.
